Balamale Sensys pentru rame de aluminiu
Balama Sensys pentru fronturile cu ramă de aluminiu de 19 mm lățime. Deschide la 95° și are reglaj integrat pentru suprapunere și adâncime.
Cod: 9072524
Poza și codul se schimbă după alegerea ta — oferta pleacă exact cu varianta selectată.
Fără preț public — punem noi prețul pe cererea de ofertă, în funcție de finisaj și cantitate.
Date tehnice
Profile de aluminiu cu lățime de 19 mm
- Reglaj integrat suprapunere
- ± 2 mm
- Reglaj adâncime
- +3 mm / −2 mm
- Material
- oțel nichelat
- Unghi de deschidere
- 95°
Instrucțiuni de montaj
2 pașiLămurește tipul de montaj al ușii înainte de găurire, pentru că de el depind și pătrunderea balamalei în profilul de aluminiu, și distanța D a plăcuței de pe laterala corpului.
-

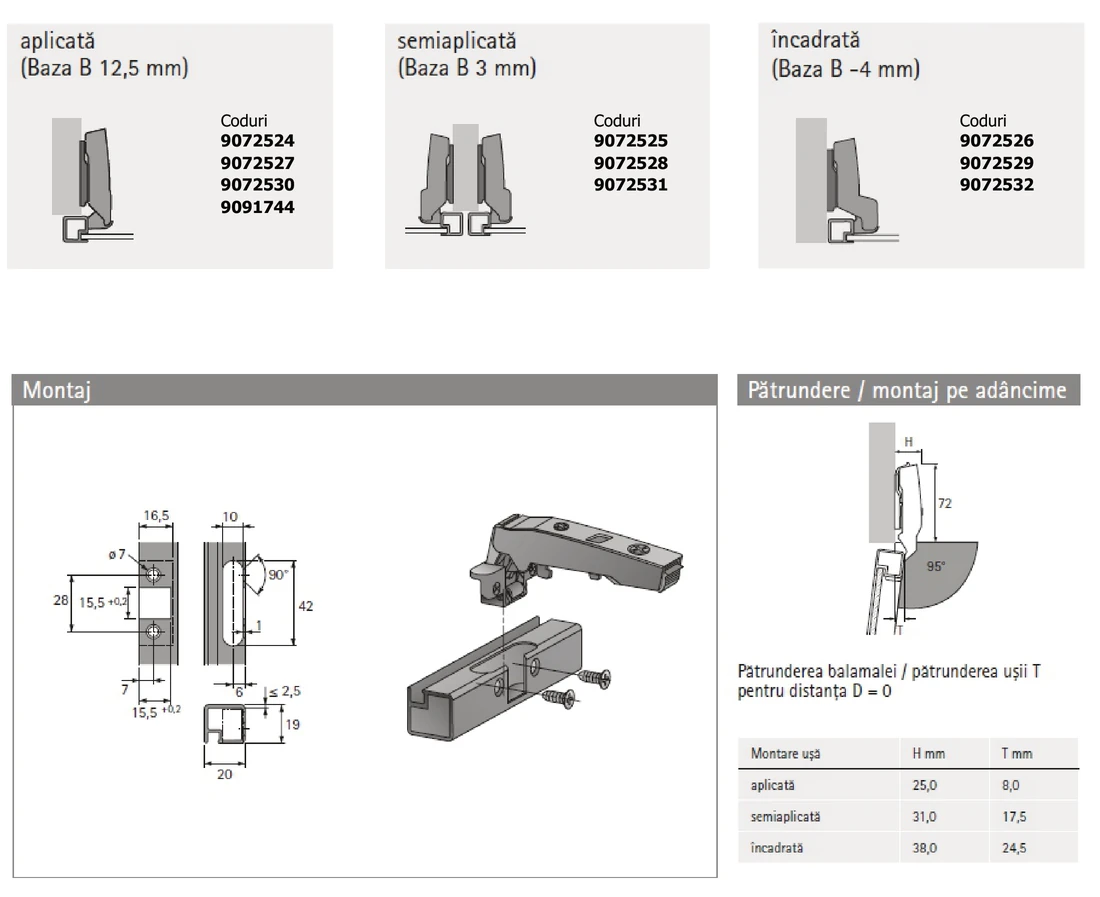

Alegi balamaua după felul în care se montează ușa — aplicată (baza B 12,5 mm), semiaplicată (baza B 3 mm) sau încadrată (baza B −4 mm) — fiecare variantă având codurile ei în rândul de sus. Apoi marchezi și prelucrezi rama de aluminiu după cotele din desen: decupajul pătrat de 15,5 × 15,5 mm (+0,2) și cele două găuri de ø 7 mm, aflate la 28 mm una de alta și la 7 mm de muchia din față a feței de 16,5 mm a profilului. Prinzi balamaua în profil cu cele două șuruburi. Tabelul din dreapta îți dă, pentru distanța D = 0, pătrunderea balamalei H și pătrunderea ușii T: 25,0 / 8,0 mm la ușă aplicată, 31,0 / 17,5 mm la semiaplicată și 38,0 / 24,5 mm la încadrată.
-

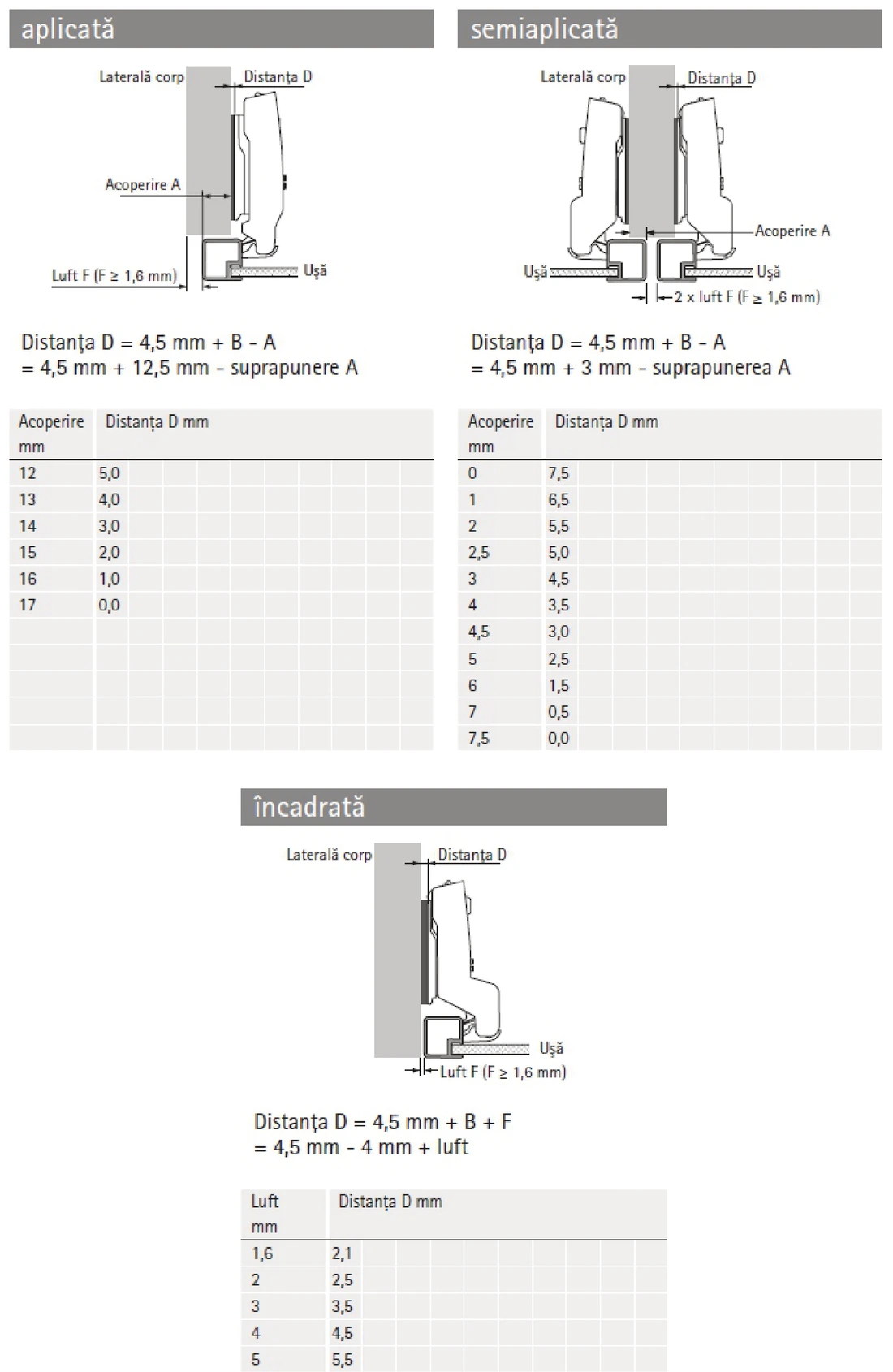

Stabilești distanța D la care fixezi plăcuța de montaj pe laterala corpului, măsurată de la muchia din față. La ușa aplicată și la cea semiaplicată pornești de la acoperirea A dorită și citești D în tabelul potrivit (D = 4,5 mm + B − A). La ușa încadrată pornești de la luftul F, care rămâne de cel puțin 1,6 mm, și citești D în tabelul de jos (D = 4,5 mm + B + F).
Recomandări
- Verifică lățimea profilului înainte de comandă: aceste balamale sunt calculate pentru rame de 19 mm.
- Variantele fără arc se combină cu sistemele push-to-open, la fronturile fără mâner.
