Profil Gola „C” OP 1004

Tai profilul la lungimea corpului înainte de montaj și verifici că decupajele din laterale sunt făcute exact la cotele din desen; dacă sunt deplasate, profilul nu intră drept și elementele de capăt nu se mai închid.

1.

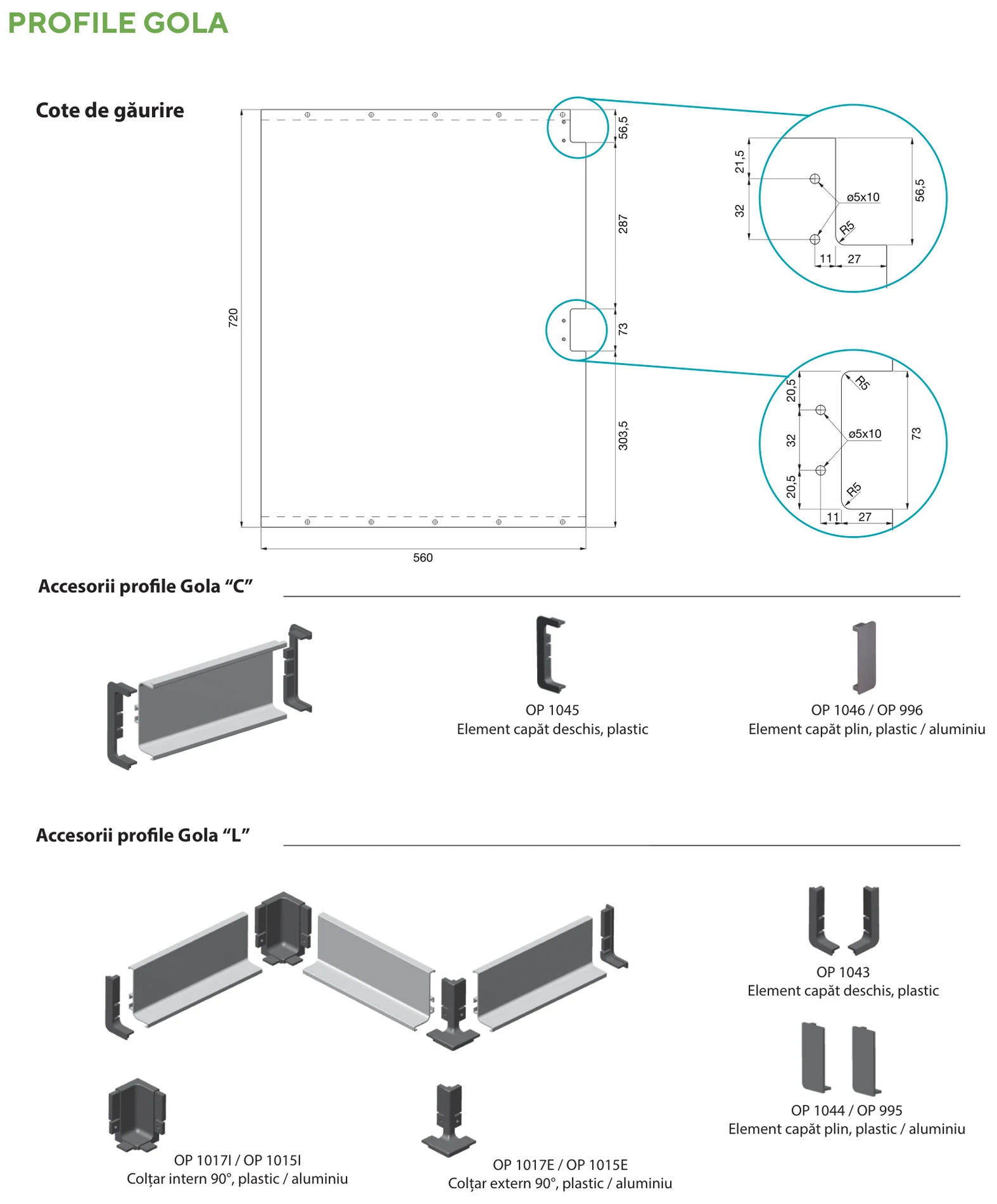

   Marchezi pe laterala corpului cele două decupaje în care intră profilul: cel de sus are 56,5 mm înălțime, cel de jos 73 mm, amândouă intră 27 mm în panou și au colțurile rotunjite R5. În fiecare decupaj dai două găuri ø5 × 10 la 32 mm una de alta, cu axul la 11 mm de marginea panoului. Pe laterala din desen, de 720 × 560 mm, între cele două decupaje sunt 287 mm, iar de la decupajul de jos până la marginea de jos mai rămân 303,5 mm.

2.

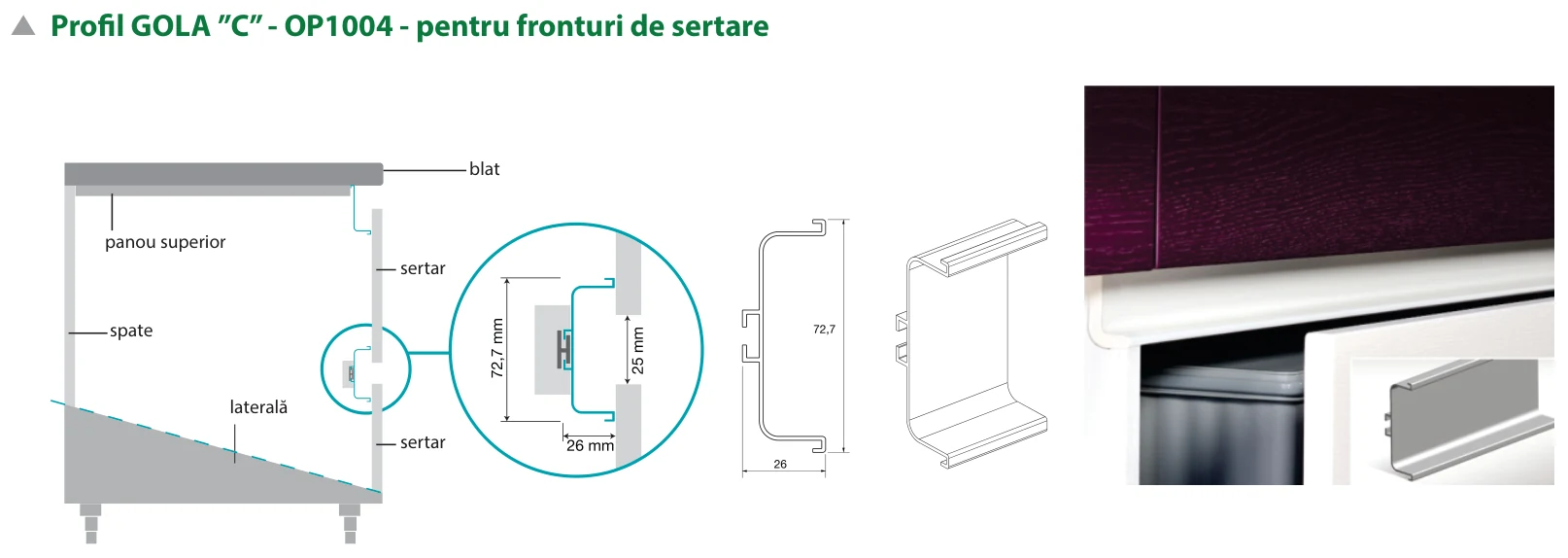

   Prinzi profilul „C” OP 1004 pe laterale, sub blat, în spatele fronturilor de sertar. În secțiune profilul are 72,7 mm înălțime și 26 mm adâncime, iar în detaliul mărit deschiderea prin care apuci frontul e cotată la 25 mm. Desenul arată și unde cade profilul față de blat, panoul superior și laterală.

• Se folosește pe fronturile de sertare, ca prindere ascunsă în locul mânerului clasic.
• Alege finisajul după restul feroneriei din bucătărie: inoxul și aluminiul sunt cele mai neutre, negrul mat merge bine pe fronturi închise la culoare.
