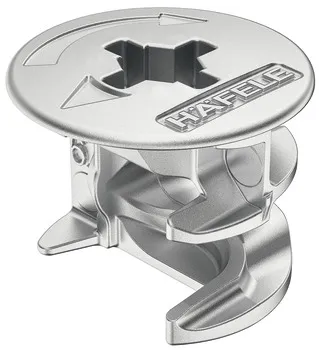

Came pentru demontabil, Häfele Minifix 15, aliaj de zinc, cu cadru de acoperire

HÄFELE

Came pentru demontabil, Häfele Minifix 15, aliaj de zinc, cu cadru de acoperire

Cod: 26225033 · 11 variante

Alege varianta (11)

Cere ofertă Fișă tehnică (PDF)Date CAD (3D)

Varianta selectată

Cod: 262.25.033
Pentru grosime lemn: ≥16 mm
Adâncimea de găurire: 12.5 mm +0.5 mm
Dimensiune A: 8,00 mm
Acţionare: Fantă transversală PZ2, Lamă netedă, Cap interior imbus SW4
Diametru de găurire carcasă: 15,00 mm
Diametru cadru: 16,50 mm
Dimensiuni: 9 × 7 × 7 cm
Greutate: 527 g
EAN: 4000934280901

Specificații

Materie primă: Aliaj de zinc

Mărimi / variante disponibile (11)

Vezi tabelul complet (11 coduri)

Cod	Pentru grosime lemn	Adâncimea de găurire	Dimensiune A	Acţionare	Diametru de găurire carcasă	Diametru cadru	Dimensiuni	Greutate
26225570	≥12 mm	9.5 mm +0.2 mm	6.00 mm	Fantă transversală PZ2, Lamă netedă	15.00 mm	16.50 mm	9 × 7 × 7 cm	476 g
26225033	≥16 mm	12.5 mm +0.5 mm	8,00 mm	Fantă transversală PZ2, Lamă netedă, Cap interior imbus SW4	15,00 mm	16,50 mm	9 × 7 × 7 cm	527 g
26225353	≥16 mm	12.5 mm +0.5 mm	8.00 mm	Fantă transversală PZ2, Lamă netedă, Cap interior imbus SW4	15.00 mm	16.50 mm	11 × 9 × 7 cm	542 g
26225533	≥16 mm	12.5 mm +0.5 mm	8.00 mm	Fantă transversală PZ2, Lamă netedă, Cap interior imbus SW4	15.00 mm	16.50 mm	8,66 × 6,92 × 6,93 cm	540 g
26225035	≥19 mm	14.5 mm +0.5 mm	9,50 mm	Fantă transversală PZ2, Lamă netedă, Cap interior imbus SW4	15,00 mm	16,50 mm	11 × 9 × 7 cm	572 g
26225535	≥19 mm	14.5 mm +0.5 mm	9.50 mm	Fantă transversală PZ2, Lamă netedă, Cap interior imbus SW4	15.00 mm	16.50 mm	10,8 × 8,6 × 7,2 cm	587 g
26225536	≥23 mm	16.5 mm +0.5 mm	11.50 mm	Fantă transversală PZ2, Lamă netedă, Cap interior imbus SW4	15.00 mm	16.50 mm	11 × 9 × 7 cm	732 g
26225038	≥29 mm	19.5 mm +0.5 mm	14,50 mm	Fantă transversală PZ2, Lamă netedă, Cap interior imbus SW4	15,00 mm	16,50 mm	10 × 9 × 7 cm	790 g
26225538	≥29 mm	19.5 mm +0.5 mm	14.50 mm	Fantă transversală PZ2, Lamă netedă, Cap interior imbus SW4	15.00 mm	16.50 mm	11 × 9 × 7 cm	810 g
26225081	≥34 mm	22.5 mm +0.5 mm	17,00 mm	Fantă transversală PZ2, Lamă netedă, Cap interior imbus SW4	15,00 mm	16,50 mm	11 × 9 × 7 cm	777 g
26225581	≥34 mm	22.5 mm +0.5 mm	17.00 mm	Fantă transversală PZ2, Lamă netedă, Cap interior imbus SW4	15.00 mm	16.50 mm	11 × 9 × 7 cm	780 g
