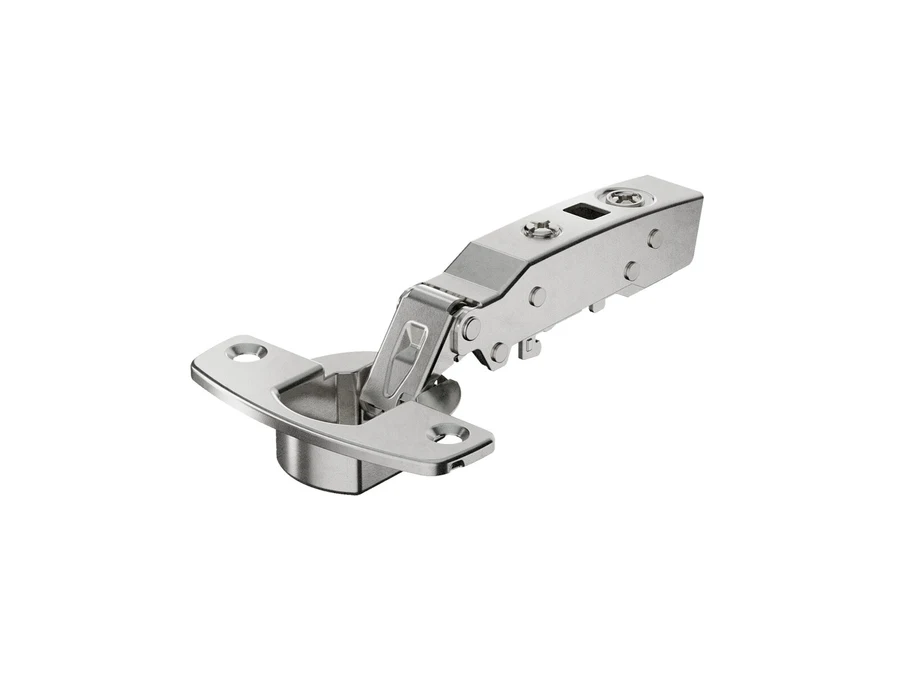

Balamale Sensys standard

Stabilește tipul de montaj și grosimea ușii înainte de găurire: baza B a plăcuței (12,5 mm la aplicată, 3 mm la semiaplicată, −4 mm la încadrată) și distanța cupei C schimbă toate celelalte cote.

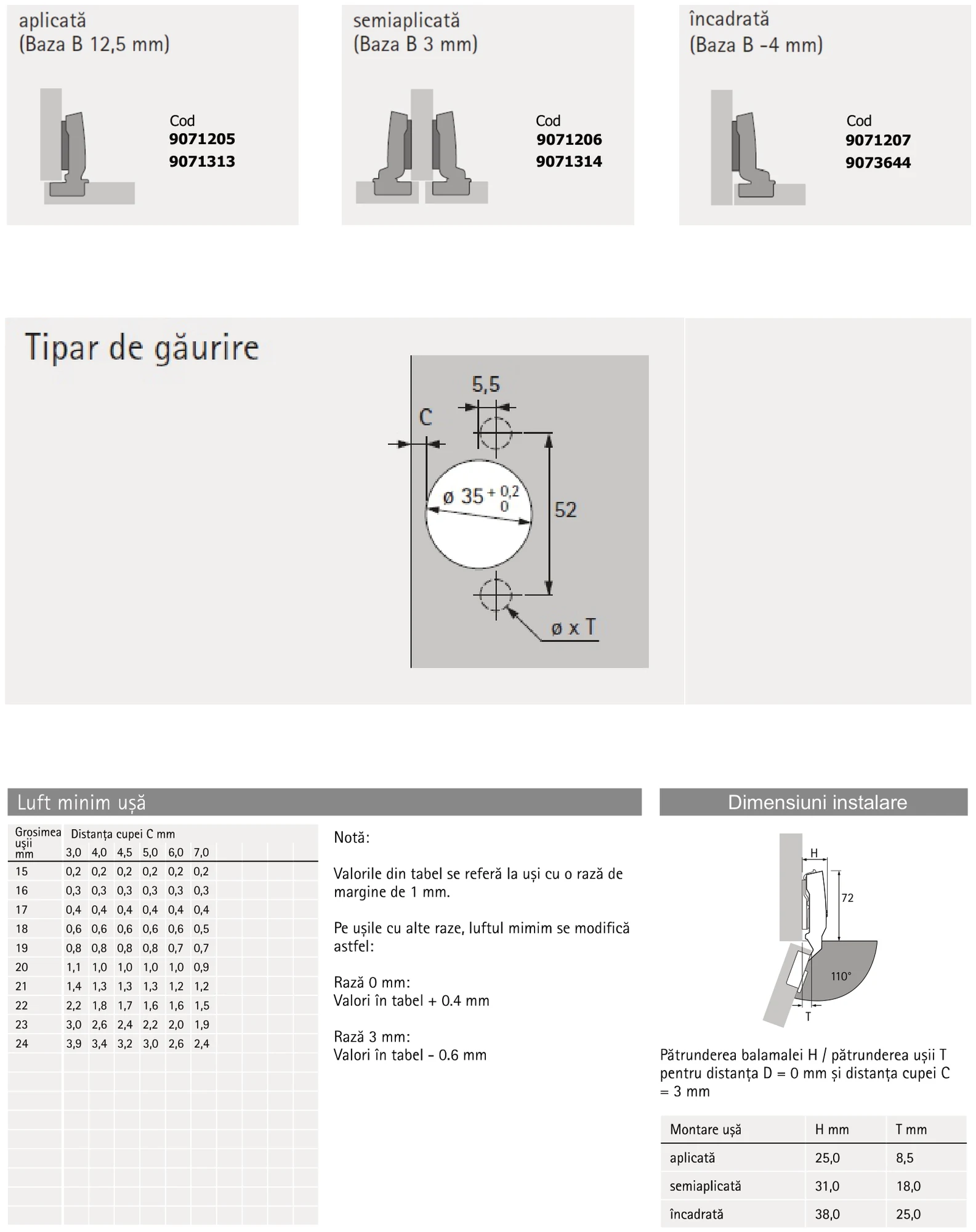

1.

   Alegi întâi tipul de montaj al ușii — aplicată, semiaplicată sau încadrată — pentru că de el depind toate cotele. Apoi frezezi cupa pe ușă după tiparul de găurire: gaura mare de ø 35 mm, cele două găuri de prindere la 52 mm una de alta și la 5,5 mm față de axul cupei, iar distanța cupei C se măsoară de la marginea ușii. Din tabelul de luft minim citești jocul ușii pentru grosimea ei și pentru distanța C aleasă, iar din tabelul de instalare pătrunderea balamalei H și a ușii T la unghiul de deschidere de 110 grade.

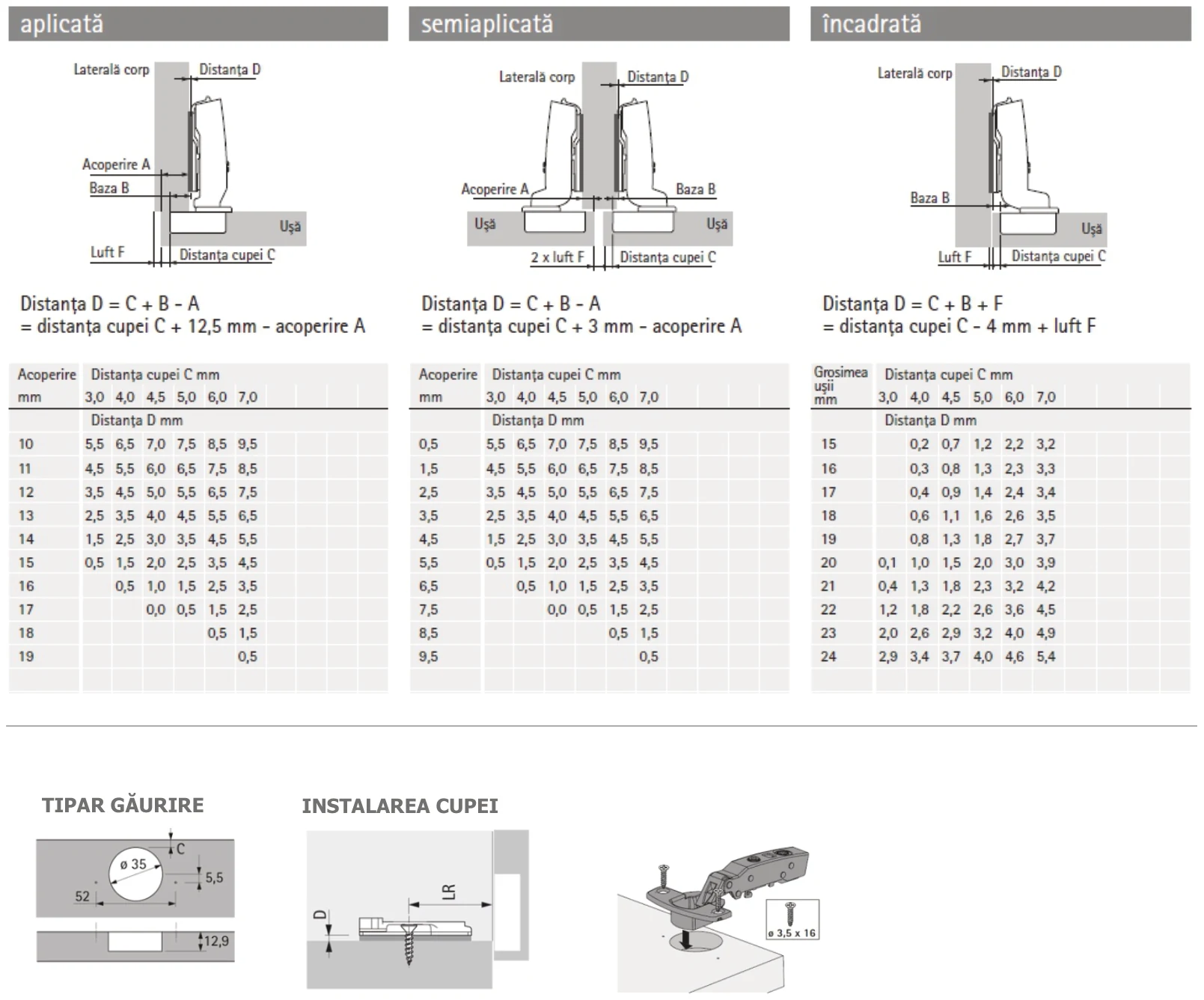

2.

   Calculezi distanța D la care fixezi plăcuța pe laterala corpului, după formula D = C + B − A: la ușa aplicată D = distanța cupei C + 12,5 mm − acoperirea A, la semiaplicată C + 3 mm − acoperirea A, iar la ușa încadrată D = C − 4 mm + luftul F. Valoarea o poți lua și direct din tabelele corespunzătoare fiecărui tip de montaj. La final așezi cupa în gaura de ø 35 mm frezată la 12,8 mm adâncime și strângi șuruburile de ø 3,5 × 16 mm.

• Alegi montajul aplicat când ușa acoperă complet cantul lateral, semiaplicat când două uși stau pe același perete despărțitor și încadrat când ușa intră în interiorul corpului.
• Variantele fără arc sunt cele pe care le folosești cu sistemele push-to-open; cele cu arc trag singure ușa pe ultima porțiune de închidere.
• Dacă frontul e mai subțire de 15 mm sau mai gros de 24 mm, mergi pe una dintre variantele dedicate din familia Sensys.
