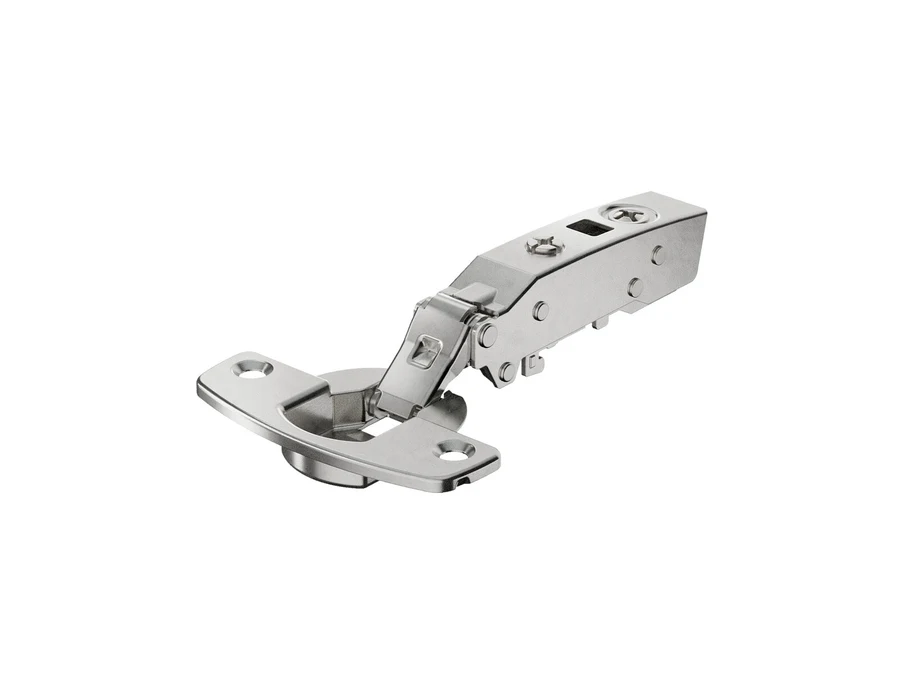

Balamale Sensys pentru uși subțiri

Balamalele sunt pentru uși subțiri, cu deschidere de 110°, iar tabelele acoperă grosimi de la 10 la 19 mm. Valorile de luft din tabel sunt date pentru uși cu raza de margine de 1 mm — la raza 0 mm adaugi 0,3 mm.

1.

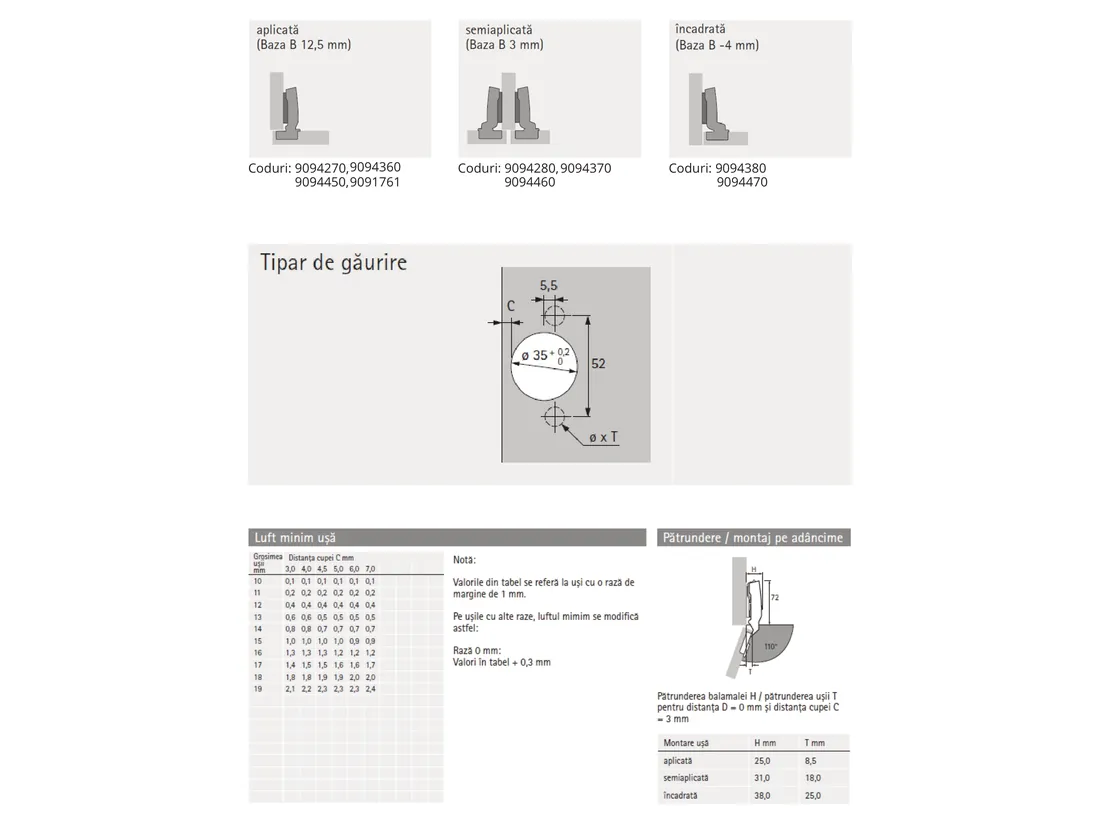

   Alegi întâi tipul de montaj după cum stă ușa față de corp: aplicată (baza B 12,5 mm, codurile 9094270, 9094360, 9094450 și 9091761), semiaplicată (baza B 3 mm, codurile 9094280, 9094370 și 9094460) sau încadrată (baza B -4 mm, codurile 9094380 și 9094470). Pe ușă dai gaura cupei ø 35 +0,2 mm la distanța C față de muchie, iar cele două găuri de prindere ø x T le pui la 52 mm una de alta și decalate cu 5,5 mm față de axul cupei. Din tabelul de luft minim citești jocul necesar în funcție de grosimea ușii (10–19 mm) și de distanța cupei C (3,0–7,0 mm). Tabelul de pătrundere îți dă cotele H și T doar pentru distanța D = 0 mm și distanța cupei C = 3 mm: 25,0 și 8,5 mm la aplicată, 31,0 și 18,0 mm la semiaplicată, 38,0 și 25,0 mm la încadrată.

2.

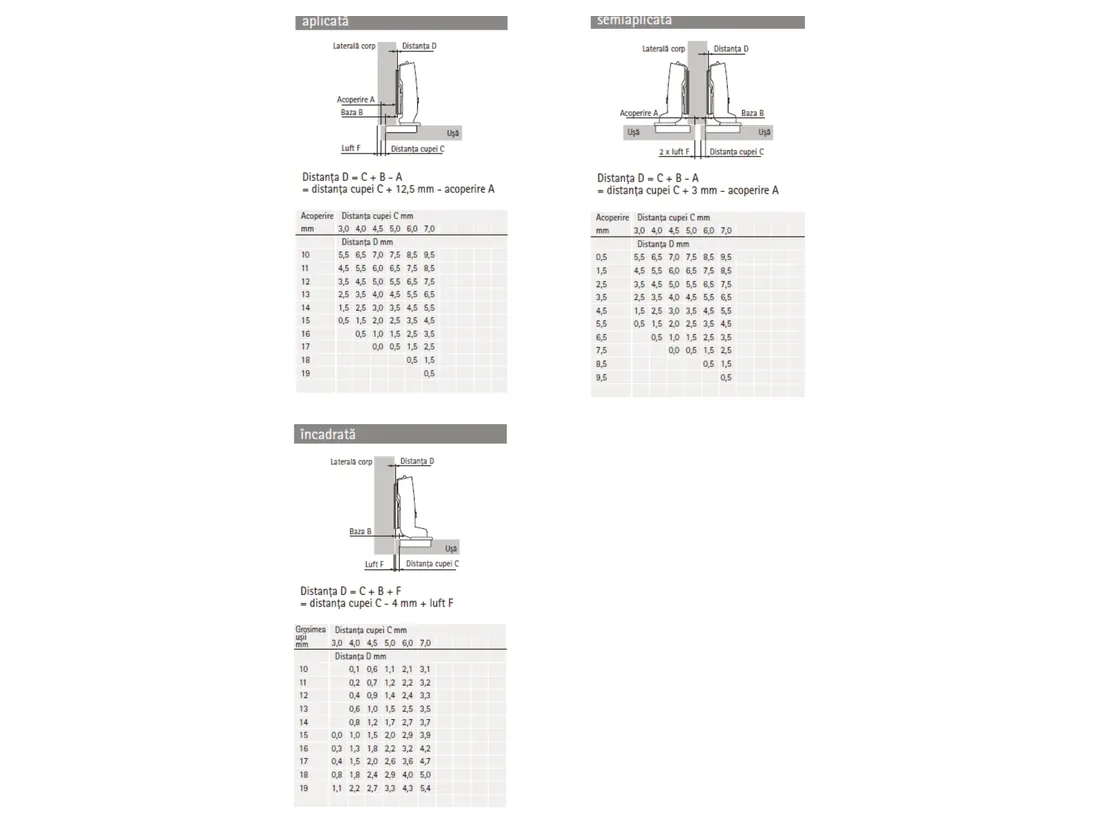

   Stabilești distanța D pe care o ține baza față de muchia lateralei, cu formula tipului ales: la aplicată D = C + 12,5 mm - acoperirea A, la semiaplicată D = C + 3 mm - acoperirea A, iar la încadrată D = C - 4 mm + luftul F. Dacă nu vrei să calculezi, citești D direct din tabelul tipului respectiv, la intersecția dintre acoperirea A (la varianta încadrată, grosimea ușii) și distanța cupei C.

• Măsoară grosimea frontului înainte să comanzi: sub 15 mm ai nevoie de varianta pentru uși subțiri, altfel cupa iese prin partea din față.

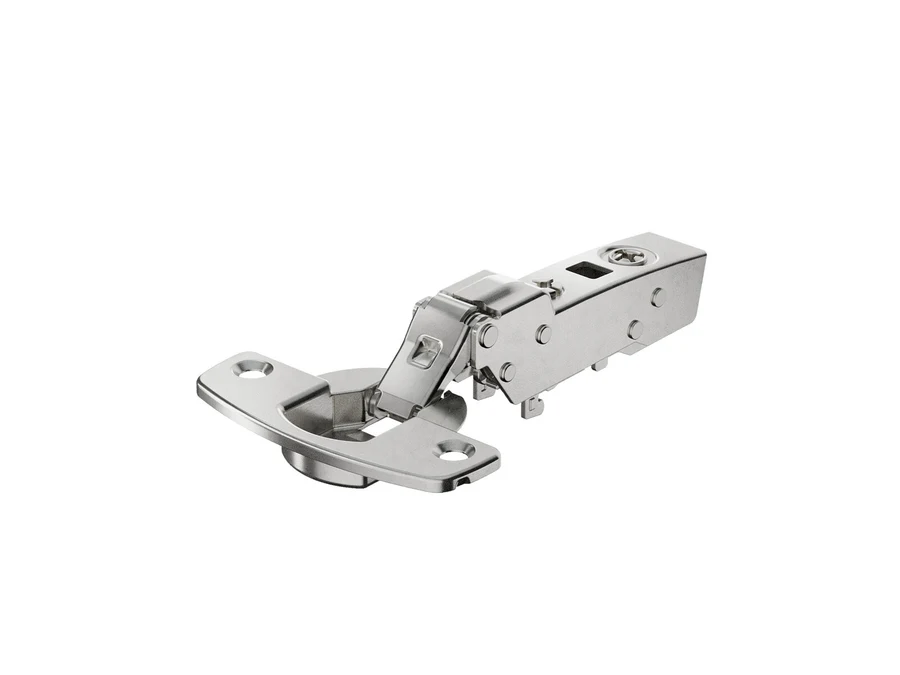

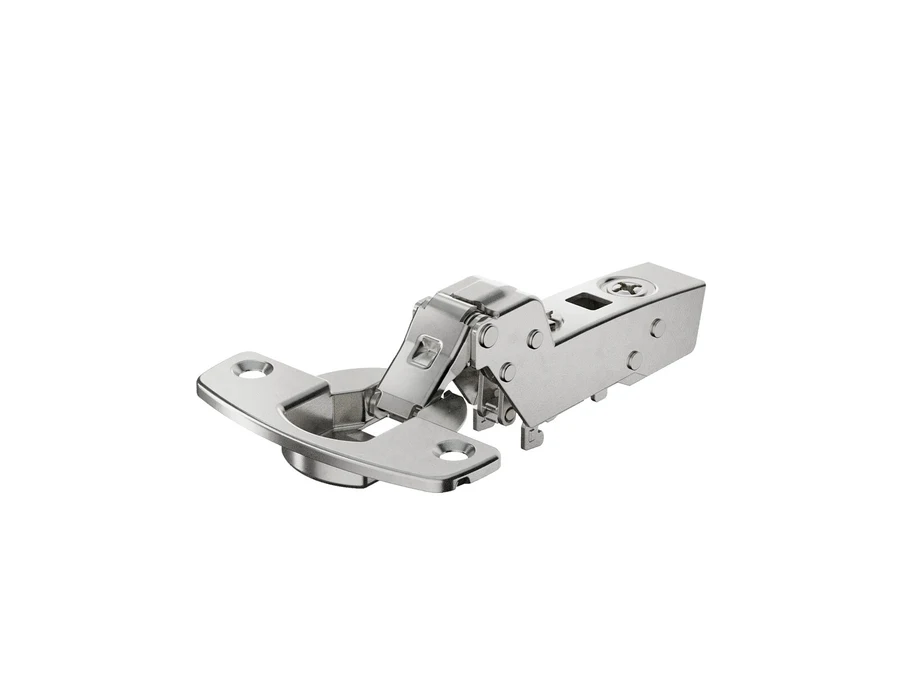

• Vine în toate cele trei montaje și în trei configurații: cu amortizare și arc, doar cu arc, sau fără niciuna dintre ele pentru fronturile cu push-to-open.
