Quadro 25

Alegi lungimea nominală NL în funcție de adâncimea corpului, care trebuie să fie cel puțin cât cota KT din tabel. Dacă folosești cleme sau prinderi pentru poliță, lungimea acestora scade cu 12 mm față de NL, iar pentru sertarele din lemn cu fundul retras ai nevoie de clemele speciale de prindere.

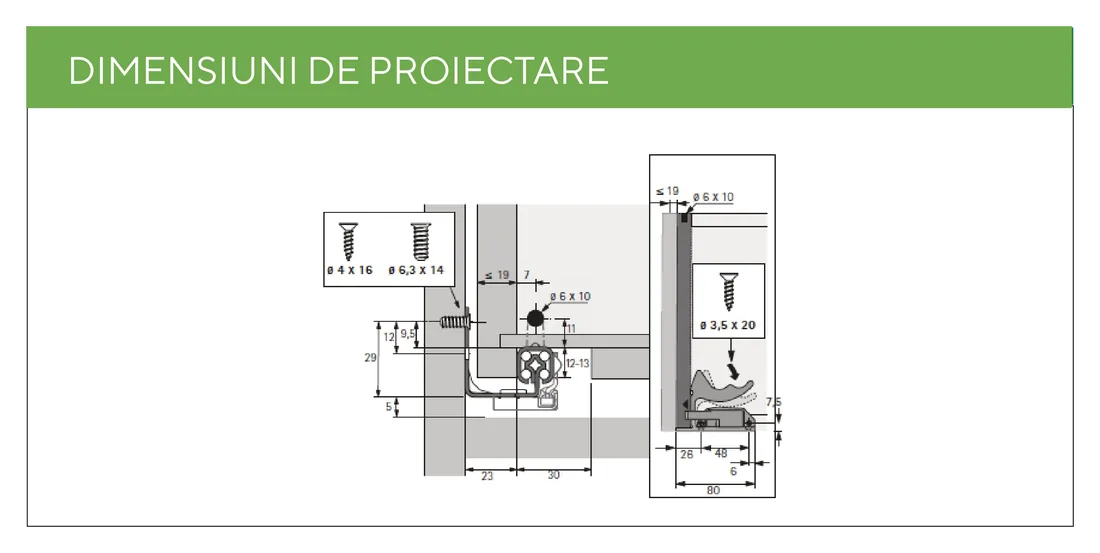

1.

   Prima secțiune îți dă cotele de prindere pe corp și pe front. Pe peretele corpului fixezi glisiera cu șuruburi ø 4 × 16 direct în lemn sau cu ø 6,3 × 14 în gaură preforată ø 6 × 10, respectând cotele pe înălțime 5, 12 și 29 mm și pasul pe adâncime de 23 și 30 mm. Pe front dai gaura ø 6 × 10 la cel mult 19 mm de la muchie și prinzi piesa de front cu un șurub ø 3,5 × 20, ținând cont de cotele 12–13 mm, 7,5 mm și de lățimea de 80 mm din detaliul din dreapta.

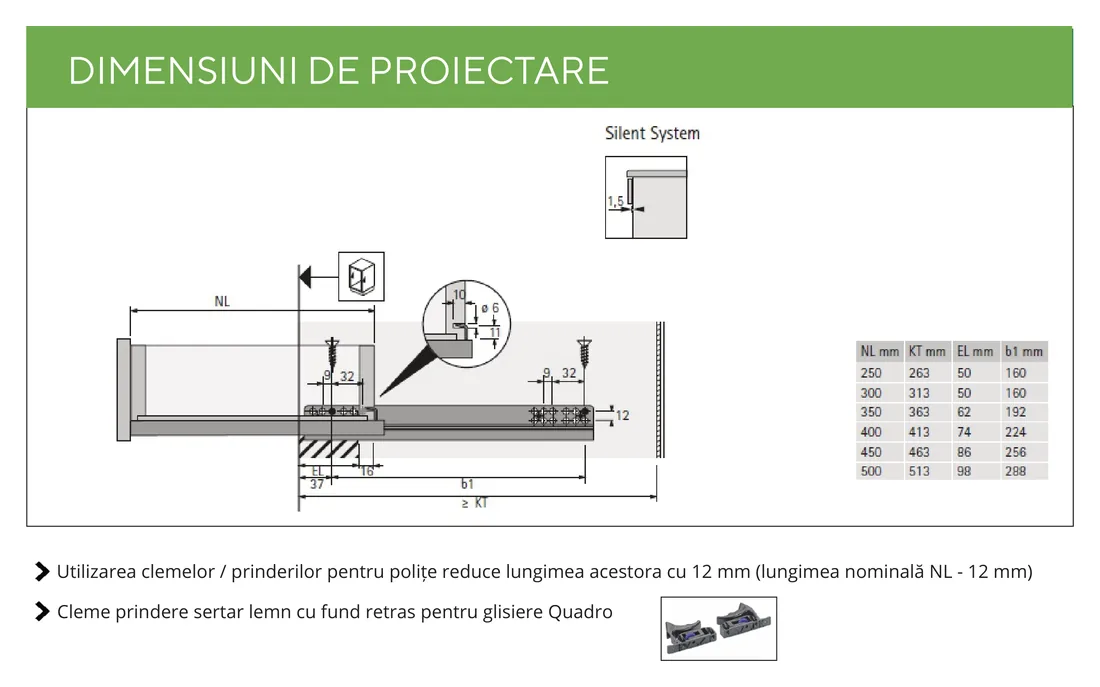

2.

   A doua secțiune îți dă lungimile și poziția prinderilor pe fundul sertarului. Pentru fiecare lungime nominală NL, tabelul îți dă adâncimea minimă a corpului KT și cotele EL și b1 după care așezi prinderile, primul reper fiind la 37 mm de la față, cu 16 mm până la următorul și cu pasul de 9 și 32 mm între găuri. Detaliul mărit arată gaura ø 6 și cotele 10 și 11 mm ale piesei de prindere, iar cel de sus cotele de 1,5 mm pentru amortizorul Silent System.

• Merge bine la comode, dulapuri și sertare unde nu ai nevoie să vezi tot conținutul dintr-o privire.
• Amortizorul e deja în glisieră, deci nu mai cumperi nimic în plus pentru închiderea lină.
• Dacă vrei acces până în fundul sertarului, alege o glisieră cu extragere totală, de exemplu Quadro V6.
• Sarcina de 25 kg e mai mică decât la Quadro V6 — pentru sertare grele, cu vase sau unelte, mergi pe varianta de 30 kg.
