Quadro V6 Push-to-Open

Când folosești clemele de prindere, lungimea utilă scade cu 12 mm față de lungimea nominală a glisierei (NL - 12 mm).

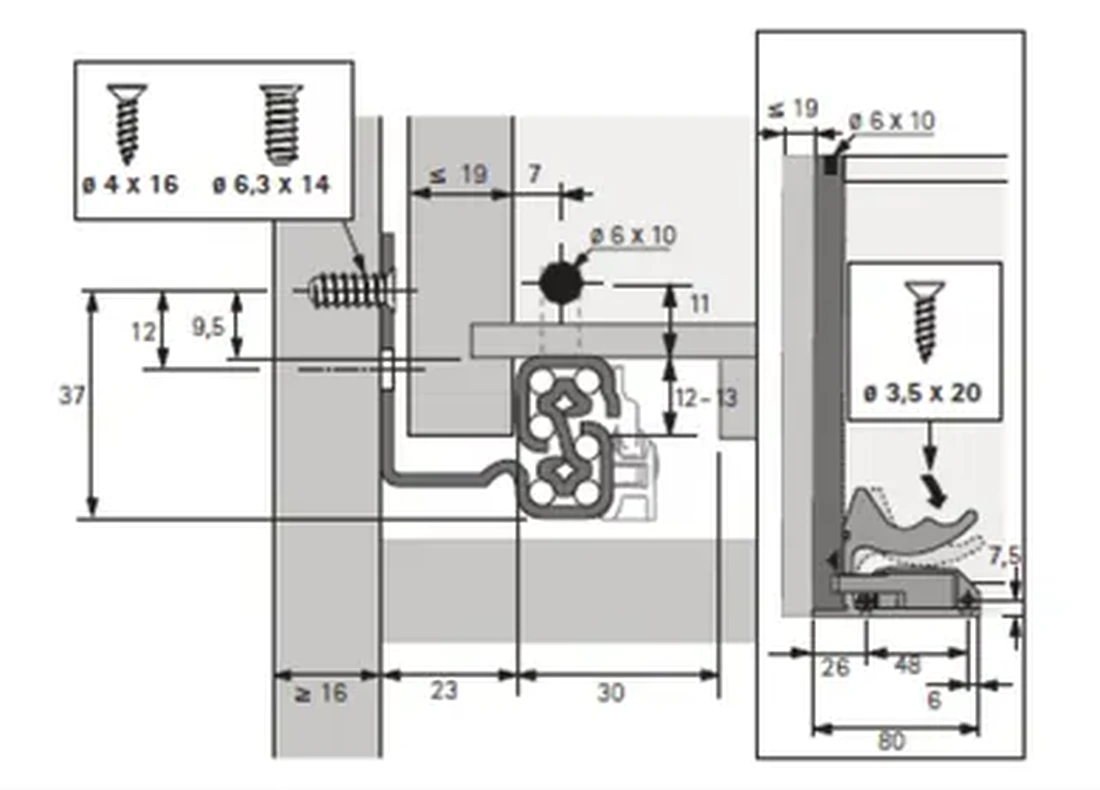

1.

   Trasezi pe peretele corpului cotele din secțiune: 37 mm pe înălțime, cu reperele intermediare la 12 și 9,5 mm, iar pe adâncime minimum 16 mm de la muchia din față, apoi 23 și 30 mm. Gaura de centrare este ø 6 × 10 mm. Prinzi glisiera de corp cu șuruburi ø 4 × 16 sau ø 6,3 × 14 mm, iar clema din spate a sertarului cu un șurub ø 3,5 × 20 mm — locașul ei se încadrează în 80 mm lățime (26 + 48 + 6) și 7,5 mm înălțime.

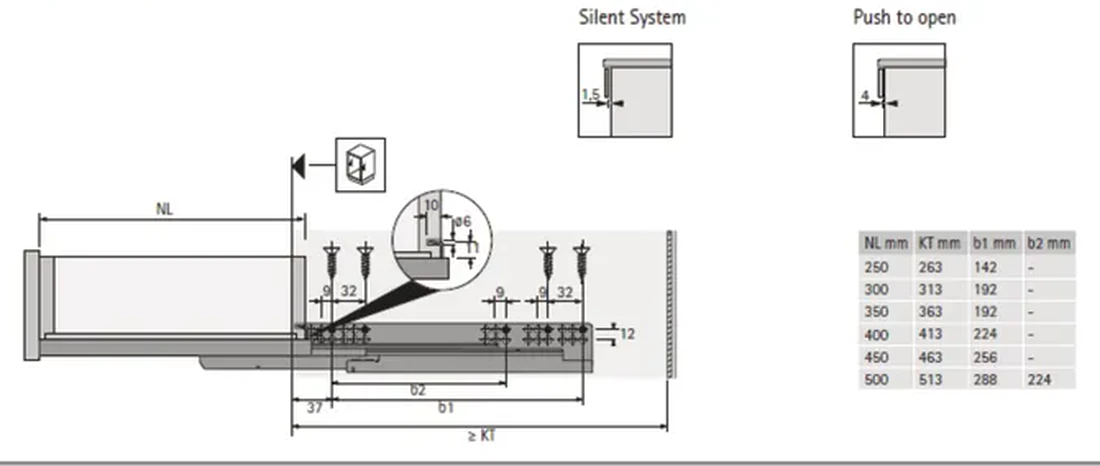

2.

   Alegi lungimea nominală NL a glisierei după adâncimea interioară a corpului KT: 250 mm la 263, 300 la 313, 350 la 363, 400 la 413, 450 la 463 și 500 la 513 mm. Din același tabel iei cota b1 pentru poziția prinderilor pe fundul sertarului (b2 apare doar la NL 500), găurile sunt ø 6 × 10 mm, iar distanțele dintre punctele de prindere sunt de 9 și 32 mm. Rostul dintre front și corp este de 4 mm la varianta Push to open și de 1,5 mm la varianta cu amortizare Silent System.

• Alegerea firească pentru bucătării și mobilier cu fronturi fără mâner, unde sertarul se deschide prin apăsare.
• Dacă vrei ca sertarul să se închidă sincronizat, comanzi în plus bara de sincronizare și 2 adaptori tip A.
• Pentru material de sertar mai subțire, de până la 16 mm, mergi pe Quadro V6 4D.
