Quadro V6 4D

Reglajul pe laterală este limitat, așa că verifici din start că adâncimea corpului este cel puțin cota KT din tabel și că lățimea interioară a sertarului este cea cerută de Quadro V6 4D. Clemele 4D, clema de prindere din spate și mecanismul Push to open Silent se comandă separat.

1.

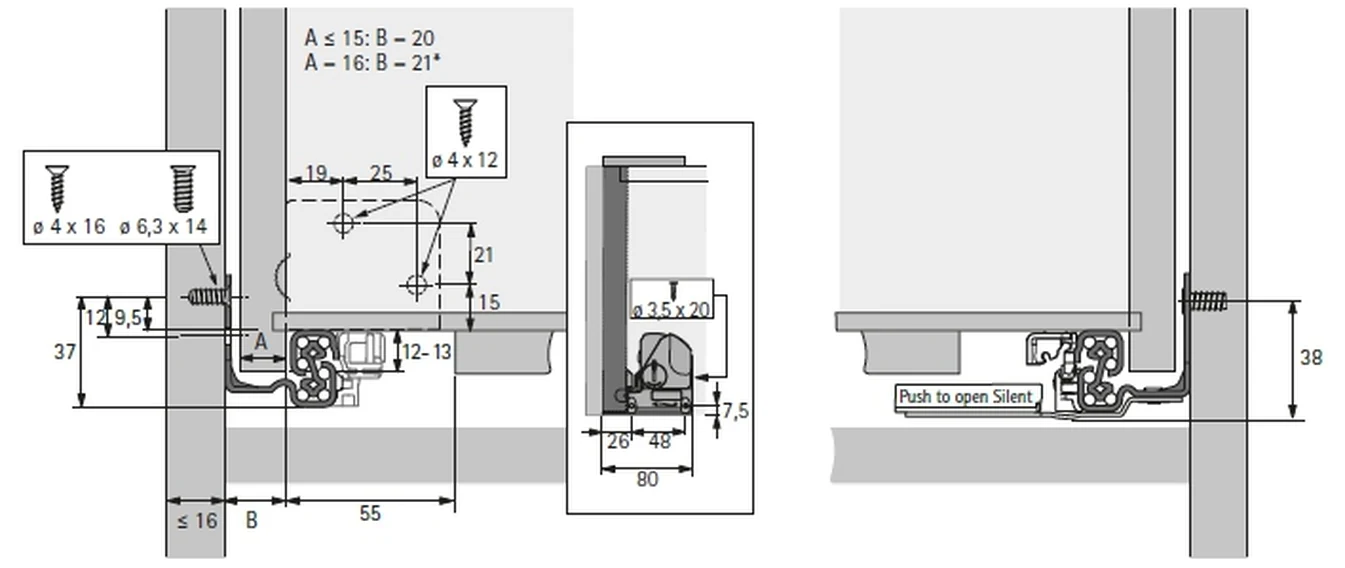

   Prinzi glisiera pe laterala corpului la cota de 37 mm pe înălțime, cu șuruburi ø 4 × 16 în lemn sau ø 6,3 × 14 în gaură preforată. Cota B se ia după grosimea panoului A: la A de cel mult 15 mm, B = 20 mm; la A de 16 mm, B = 21 mm. Frontul se găurește ø 4 × 12 după tiparul de pe planșă. Restul cotelor sunt pe desen — apasă pe el pentru mărime reală.

2.

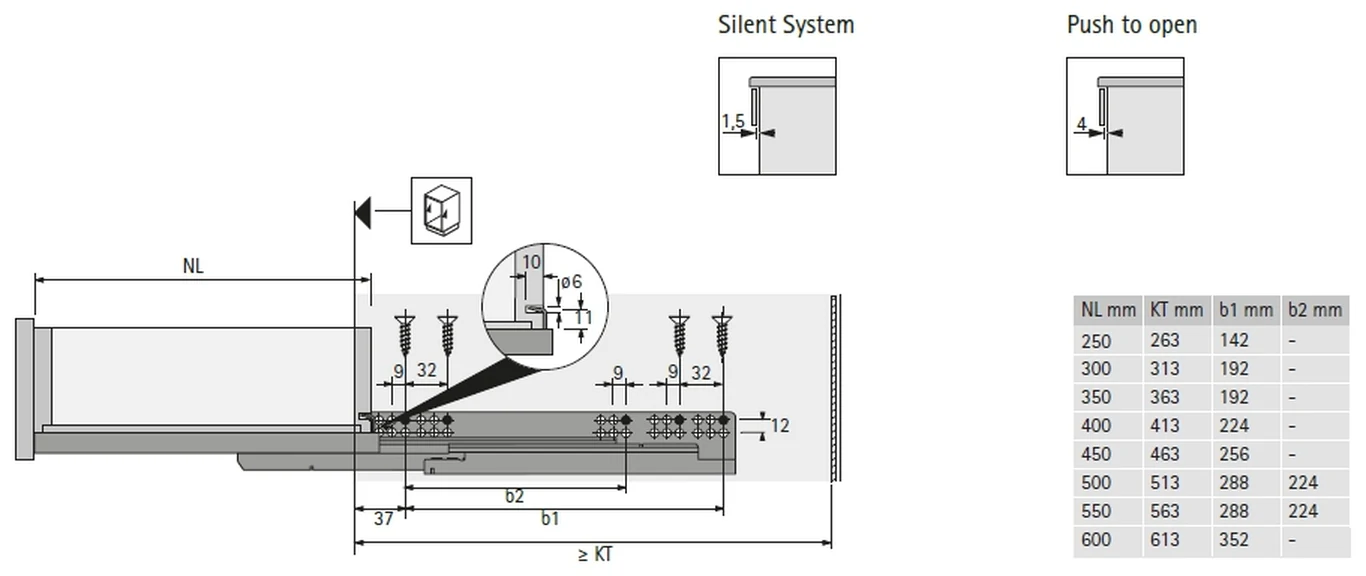

   Lungimea nominală NL se alege după adâncimea interioară a corpului KT: îți trebuie cel puțin NL plus 13 mm (263 mm la NL 250, 313 mm la 300, și tot așa). Poziția prinderilor pe fundul sertarului (cotele b1 și b2) e în tabelul de pe planșă. Rostul dintre front și corp: 1,5 mm la varianta cu amortizare Silent System și 4 mm la Push to open.

• Se potrivește la sertare unde vrei acces complet la conținut, pentru că sertarul iese în întregime din corp.
• Lungimea se alege după adâncimea interioară a corpului — se ia varianta care intră complet, fără să atingă spatele.
• Reglajul fără unelte al frontului ajută când montezi mai multe sertare unul peste altul și vrei rosturi egale.
• Dacă vrei sertar fără mâner, comanzi separat setul Push-to-Open Silent, ales după greutatea sertarului.
• Dacă materialul sertarului are mai mult de 16 mm, mergi pe Quadro V6 sau Quadro V6 Push-to-Open, care merg până la 19 mm.
