Quadro V6

Măsori adâncimea interioară a corpului înainte să comanzi glisierele, pentru că lungimea nominală merge din 50 în 50 mm. Folosirea clemelor sau a prinderilor pentru polițe reduce lungimea cu 12 mm față de cea nominală (NL - 12 mm), iar sertarele din lemn cu fundul retras cer clemele speciale de prindere pentru Quadro V6.

1.

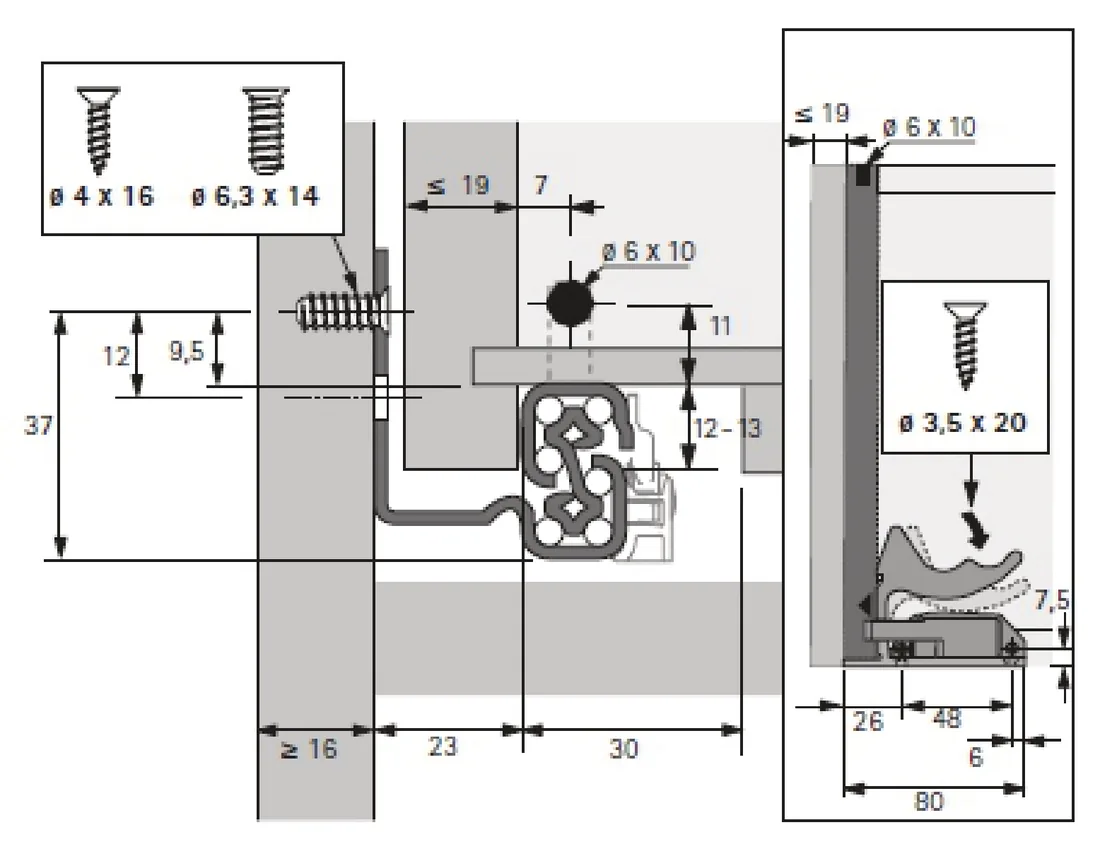

   Marchezi pe laterala corpului, care trebuie să aibă minimum 16 mm grosime, cotele de montaj ale glisierei: 37, 12 și 9,5 mm pe înălțime, apoi 23 și 30 mm pe adâncime. Gaura ø 6 × 10 vine după retragerea de maximum 19 mm și încă 7 mm, iar cotele de 11 mm și 12–13 mm îți dau poziția glisierei pe înălțime față de ea. Prinzi glisiera cu șuruburi ø 4 × 16 direct în lemn sau ø 6,3 × 14 în gaură ø 6 × 10. Detaliul din dreapta arată prinderea frontului: gaura ø 6 × 10 la maximum 19 mm de muchie, clema fixată cu un șurub ø 3,5 × 20 și cotele ei de 26, 48 și 6 mm, adică 80 mm în total, la 7,5 mm înălțime.

2.

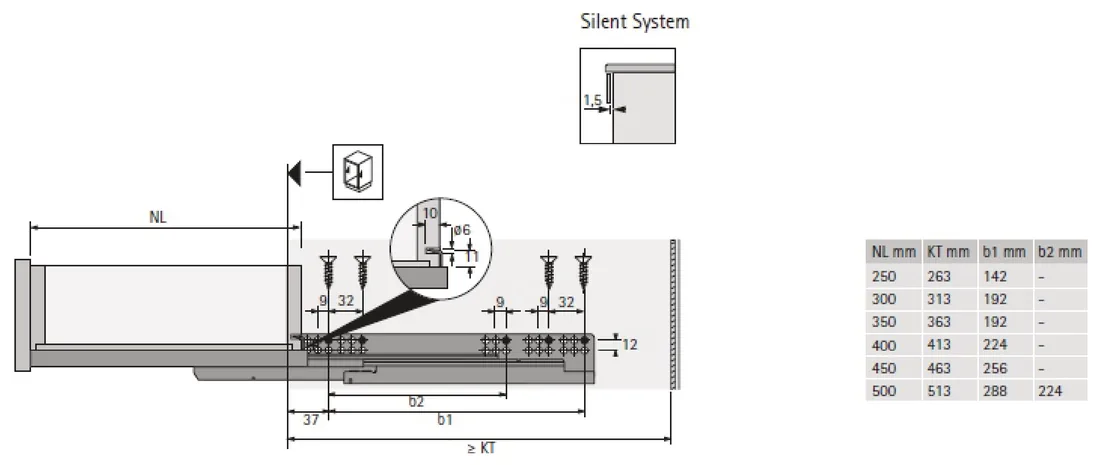

   Alegi lungimea nominală NL după adâncimea interioară a corpului: în tabel, fiecare NL cere o adâncime KT cu 13 mm mai mare, de la 250 mm care are nevoie de 263 mm până la 500 mm care are nevoie de 513 mm. Prima prindere vine la 37 mm de fața corpului, iar următoarea la cota b1 din tabel, care merge de la 142 mm la NL 250 până la 288 mm la NL 500; doar lungimea de 500 mm are și cota b2, de 224 mm. Găurile din fiecare grup sunt la 9 și 32 mm una de alta, detaliul mărit îți dă gaura ø 6 cu cotele 10 și 11 mm, iar caseta Silent System arată jocul de 1,5 mm din dreptul frontului.

• Varianta de bază când vrei sertar care iese complet: ajungi și la ce e în fundul lui.
• Lungimea de 600 mm acoperă corpurile adânci; în rest alegi lungimea după adâncimea interioară a corpului, ca glisiera să intre complet fără să atingă spatele.
• Pentru front fără mâner poți adăuga setul Push-to-Open Silent, ales după greutatea sertarului.
• Dacă îți ajunge extragerea parțială și vrei ceva mai simplu, vezi Quadro 25.
