KA 5740
Set de glisiere pentru uși retractabile: ușa se deschide și apoi intră complet în corp, ca să nu mai stea în față. Se folosește la corpuri de bucătărie sau de utilitate, unde spațiul din fața mobilei trebuie să rămână liber.
Se comandă pe componente, una câte una. Alege un cod, apasă „Adaugă la cererea de ofertă", apoi întoarce-te aici și repetă pentru următoarea componentă. Un singur cod adăugat înseamnă un singur cod în cerere, nu sistemul întreg.
Seturi de glisiere5 coduri
| Adâncime corp 450 mm · max. 14 kg/ușă · înălțime max. 1.800 mmCod 41374 | |
| Adâncime corp 500 mm · max. 14 kg/ușă · înălțime max. 1.800 mmCod 41375 | |
| Adâncime corp 550 mm · max. 14 kg/ușă · înălțime max. 1.800 mmCod 41376 | |
| Adâncime corp 600 mm · max. 14 kg/ușă · înălțime max. 1.800 mmCod 41377 | |
| Adâncime corp 650 mm · max. 14 kg/ușă · înălțime max. 1.800 mmCod 41378 |
Accesorii
| Set accesoriiCod 9079526 |
Ai ales: — trimitem oferta cu codul acestei componente.
Fără preț public — punem noi prețul pe cererea de ofertă, în funcție de finisaj și cantitate.
Date tehnice
Pentru corpuri cu adâncimi între 450 și 650 mm · 2–4 glisiere pe ușă, în funcție de înălțimea corpului · Balamalele cu amortizare standard și cele pentru lezenă se comandă separat · Setul de accesorii conține 8 aplicații/distanțieri, cu găurire de 10 mm · Setul de accesorii conține 4 role de susținere pentru sistemele de ridicare, ø 20 mm · Setul de accesorii conține 4 nituri ø 6 × 10 mm · Setul de accesorii conține 4 șuruburi cu cap panhead ø 4 × 25 mm
- Greutate maximă
- 14 kg/ușă
- Înălțime maximă a ușii
- 1.800 mm
- Grosime ușă
- 16–32 mm
Instrucțiuni de montaj
4 pașiÎnainte de montaj verifici că ai lungimea potrivită de sistem pentru ușa ta și că interiorul corpului are cel puțin adâncimea minimă Y din desen, altfel ușa nu intră complet în lateral.
-

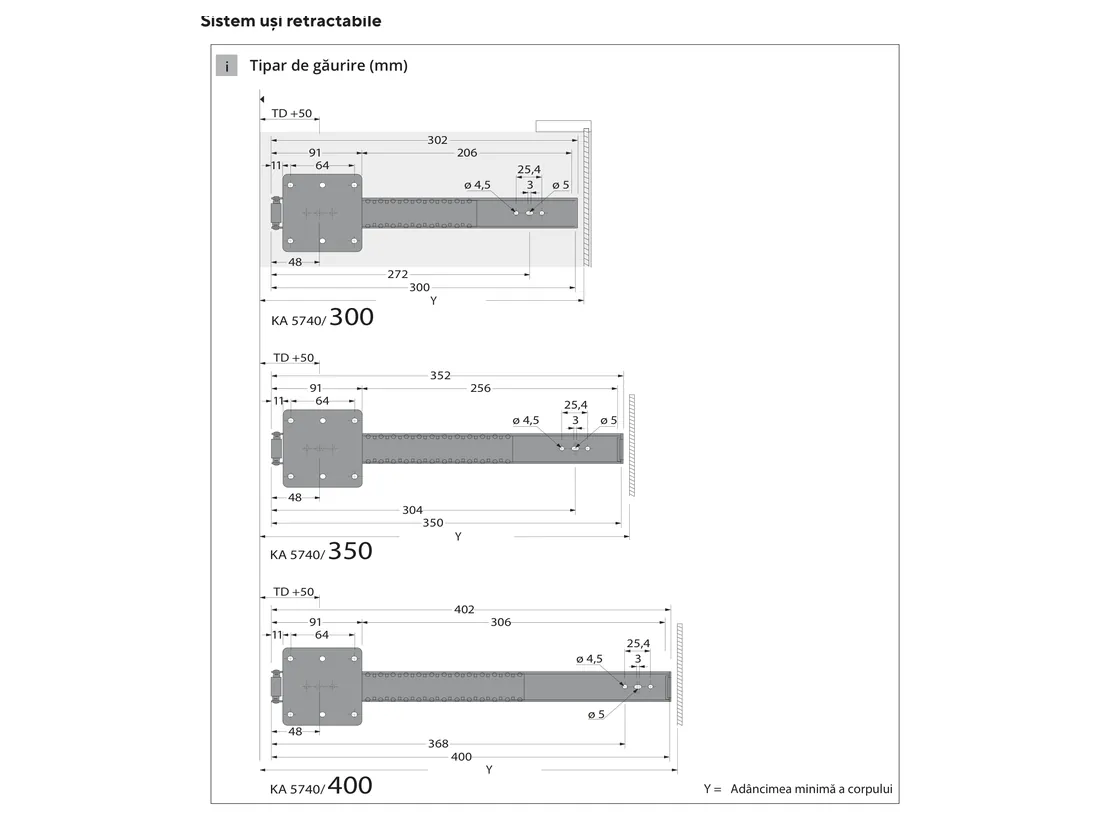

Trasezi tiparul de găurire pe laterala corpului, după mărimea aleasă: KA 5740/300, /350 sau /400. În față vin găurile plăcuței, la 11, 64 și 91 mm de la muchia din față, iar cotele lungimii se măsoară din același reper: 302, 352 sau 402 mm. În spate rămân găurile de fixare ø 4,5 și ø 5, distanțate între ele cu 3 și 25,4 mm. Y este adâncimea minimă a corpului (300, 350 sau 400 mm) — dacă interiorul e mai scurt, ușa nu intră complet în lateral.
-

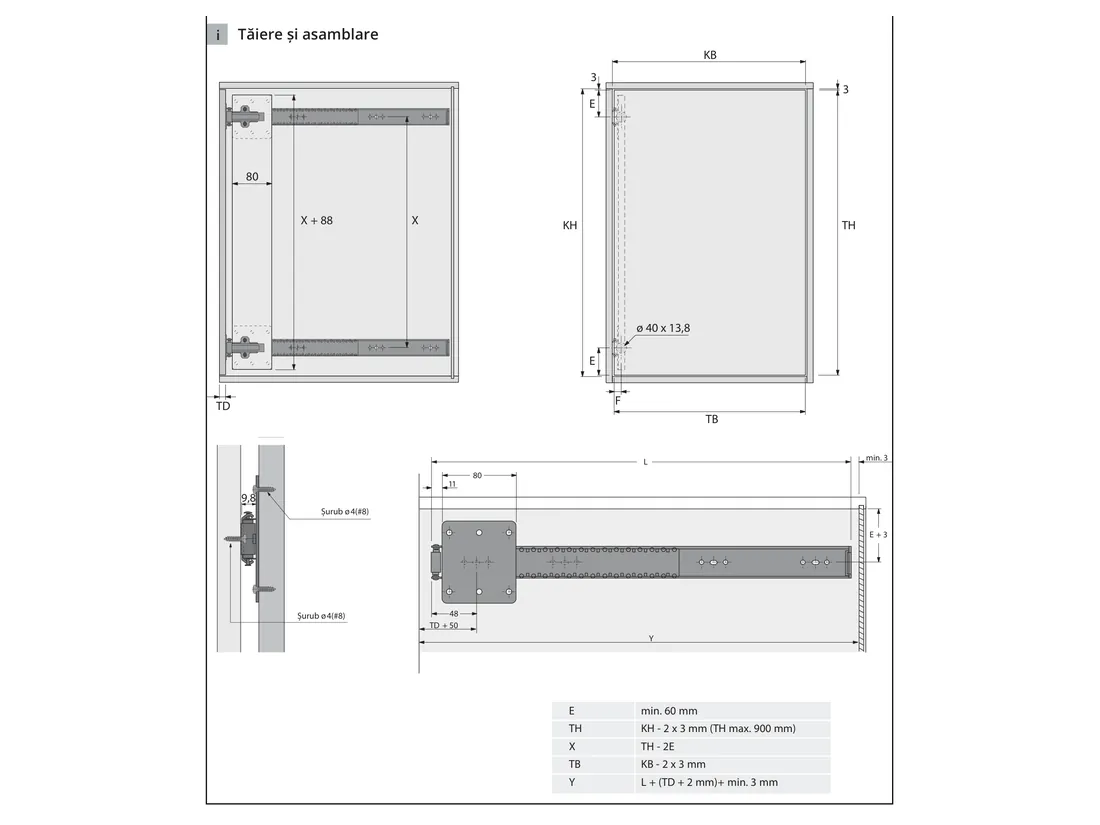

Croiești ușa după formulele din tabel: TH = KH - 2 × 3 mm (maximum 900 mm) pentru înălțime, TB = KB - 2 × 3 mm pentru lățime, E de minimum 60 mm, X = TH - 2E, iar Y = L + (TD + 2 mm) + minimum 3 mm. Dai gaura de balama ø 40 × 13,8 mm în ușă și prinzi profilul și plăcuțele cu șuruburi ø 4 (#8).
-

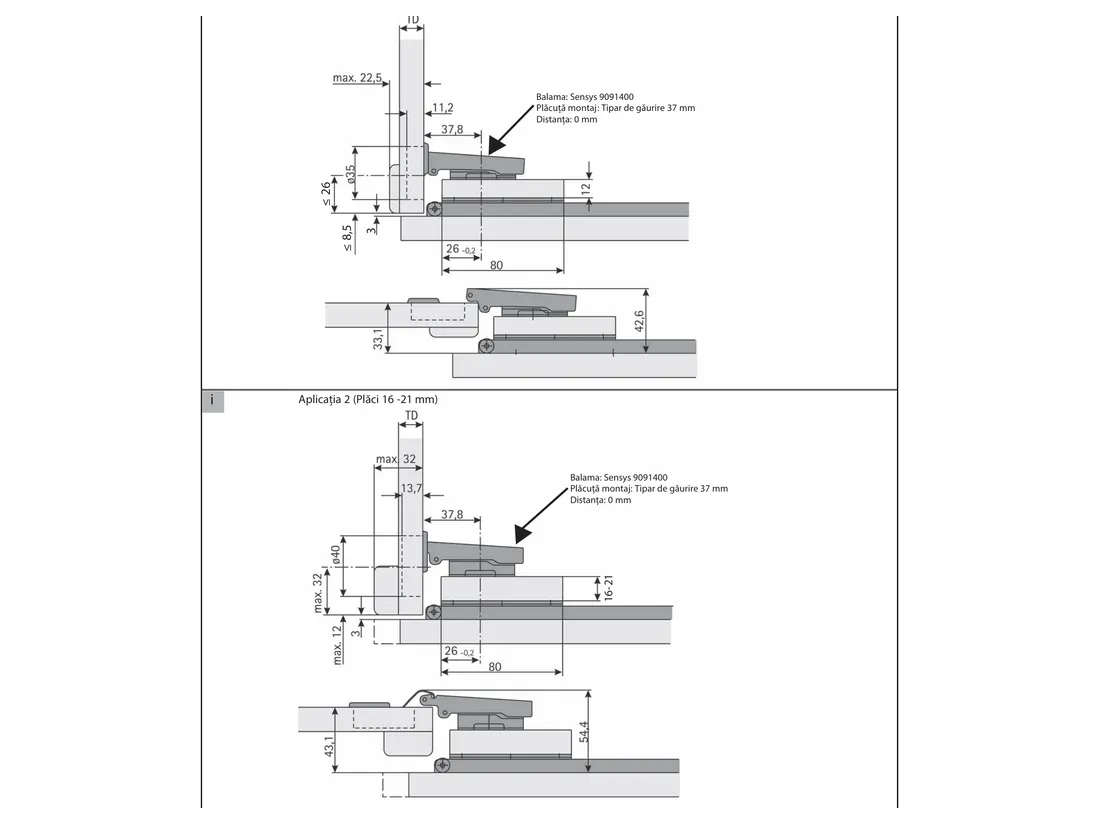

Montezi balamaua Sensys 9091400 cu plăcuță pe tipar de 37 mm și distanța 0 mm. La panouri de 12 mm folosești cupa ø 35, la panouri de 16–21 mm cupa ø 40; în ambele cazuri centrul cupei stă la 26 mm de muchie, iar brațul balamalei la 80 mm față de profil.
-

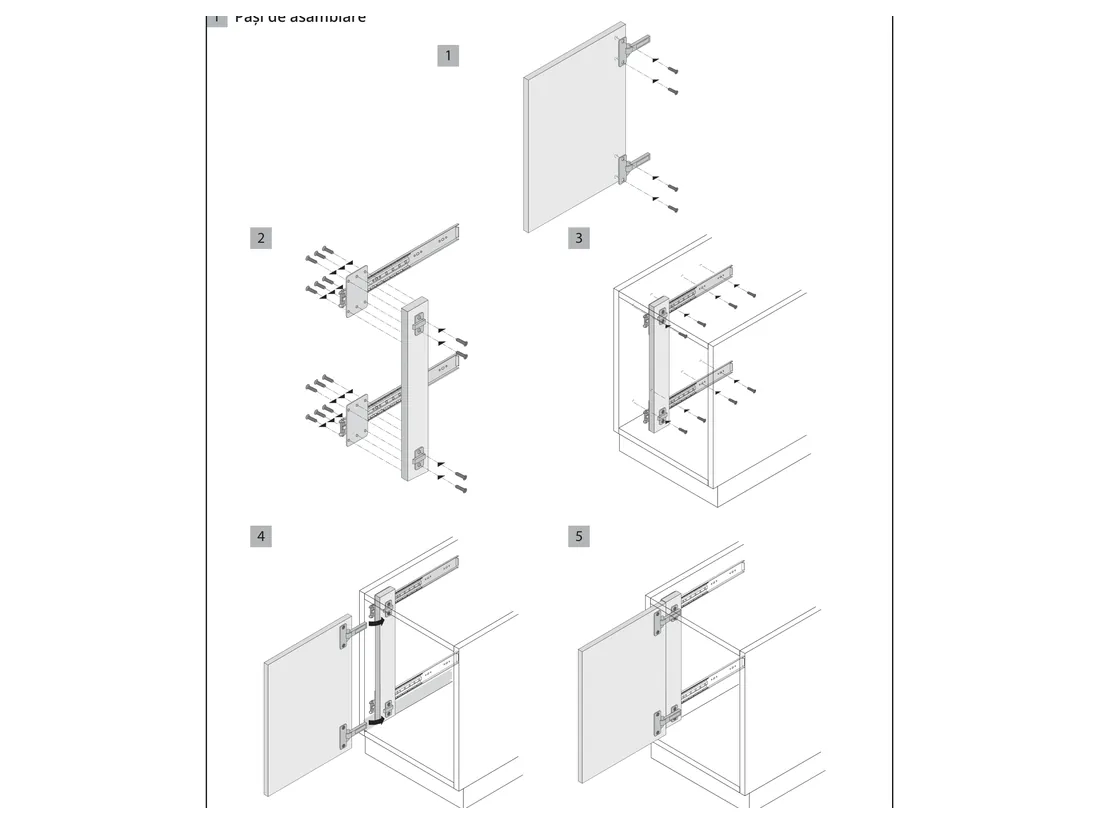

Asamblezi în cinci pași: (1) prinzi balamalele pe ușă, (2) fixezi glisierele și plăcuțele pe profilul vertical, (3) montezi ansamblul profil-glisiere în corp, (4) agăți ușa în balamale, (5) rotești ușa lângă laterala corpului și o retragi complet pe glisiere ca să verifici cursa.
Video
Recomandări
- Se alege după adâncimea corpului: 450, 500, 550, 600 sau 650 mm.
- Numărul de glisiere pe ușă vine din înălțimea corpului: până la 600 mm se folosesc două, între 600 și 900 mm trei, iar de la 900 la 1800 mm patru.
- Balamalele nu vin în set, se comandă separat.
- Setul de accesorii se ia suplimentar când în corp există sisteme de ridicare care trebuie să rămână la orizontală.
