WingLine L
Sistem de uși culisante pliante: ușile se strâng lateral și lasă la vedere tot interiorul dulapului dintr-o singură mișcare. Ușile pot rămâne fără mâner — deschiderea vine din mecanismul ales: Push to move se deschide prin apăsare, Pull to move Silent prin tragere, cu amortizare.
Se comandă pe componente, una câte una. Alege un cod, apasă „Adaugă la cererea de ofertă", apoi întoarce-te aici și repetă pentru următoarea componentă. Un singur cod adăugat înseamnă un singur cod în cerere, nu sistemul întreg. Seturile de rulare se fac separat pe stânga și pe dreapta — comandă-le după sensul de deschidere.
Seturi segment de ușă2 coduri
Set componente segment de ușă, fără auto-închidere · până la 25 kg/segment
| StângaCod 9237880 | |
| DreaptaCod 9237881 |
Seturi de rulare6 coduri
Set componente de rulare cu glisieră inferioară, cu auto-închidere
| Gri · stânga · 25 kg · finisaj griCod 9278485 | |
| Gri · dreapta · 25 kg · finisaj griCod 9278486 | |
| Alb · stânga · 25 kg · finisaj albCod 9278487 | |
| Alb · dreapta · 25 kg · finisaj albCod 9278488 |
Set componente de rulare cu patină inferioară, fără auto-închidere, negru · 25 kg · finisaj negru
| StângaCod 9278604 | |
| DreaptaCod 9278606 |
Profile3 coduri

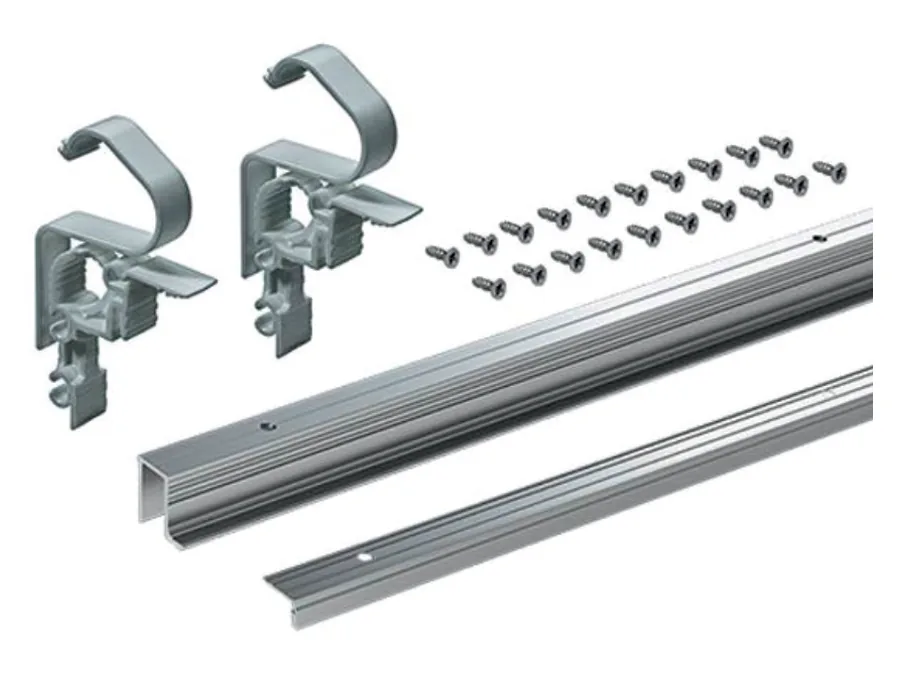

| Set profile aluminiu, 2400 mmCod 9239310 |
Set profil cu ghidare inferioară, 2400 mm
| Negru · finisaj negruCod 9279125 | |
| Alb · finisaj albCod 9279169 |
Mecanisme de deschidere5 coduri
Push to move se deschide prin apăsare, Pull to move Silent prin tragere, cu amortizare. Alege unul singur, după cum vrei să se deschidă ușile.

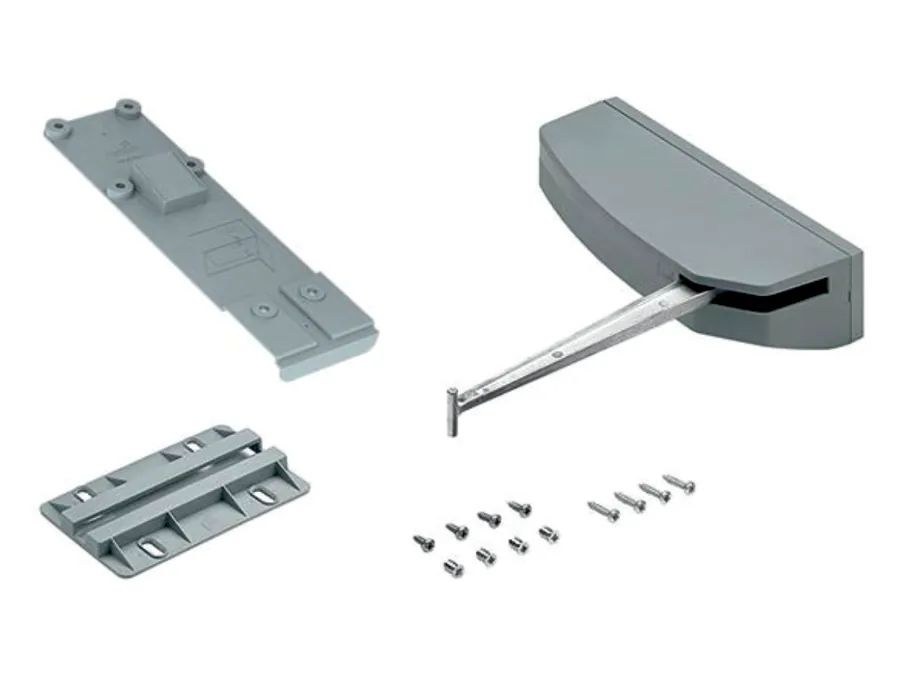

Set complet Pull to move Silent · finisaj gri
| DreaptaCod 9238122 | |
| StângaCod 9238123 |
Set piston Push to move pentru uși grele
| StângaCod 9238052 | |
| DreaptaCod 9238053 |
| Mecanism magnetic de menținere în poziție închisă, pentru setul de bază Push to move · finisaj griCod 9266220 |
Balamale pafta2 coduri
| Set 2 balamale pafta cu reglajCod 9278694 | |
| Set 3 balamale pafta cu reglajCod 9278742 |
Ai ales: — trimitem oferta cu codul acestei componente.
Fără preț public — punem noi prețul pe cererea de ofertă, în funcție de finisaj și cantitate.
Date tehnice
- Montaj
- pe partea superioară, ușile se montează fără unelte
- Mecanism de deschidere
- Push to move sau Pull to move Silent, după mecanismul ales
- Deschidere
- amortizată
- Sarcină
- până la 25 kg/segment de ușă
- Înălțime ușă
- 500–2400 mm
- Lățime ușă
- 250–600 mm
- Grosime ușă
- 16–25 mm
- Reglaj
- ± 3 mm și +3 / −2 mm
- Lungime profile
- 2400 mm
Număr de balamale după dimensiunea ușii
| Balamale | Înălțime ușă | Greutate ușă |
|---|---|---|
| 2 buc. | până la 1000 mm | până la 8,0 kg |
| 3 buc. | până la 1700 mm | până la 14,0 kg |
| 4 buc. | până la 2200 mm | până la 17,0 kg |
| 5 buc. | până la 2400 mm | până la 25,0 kg |

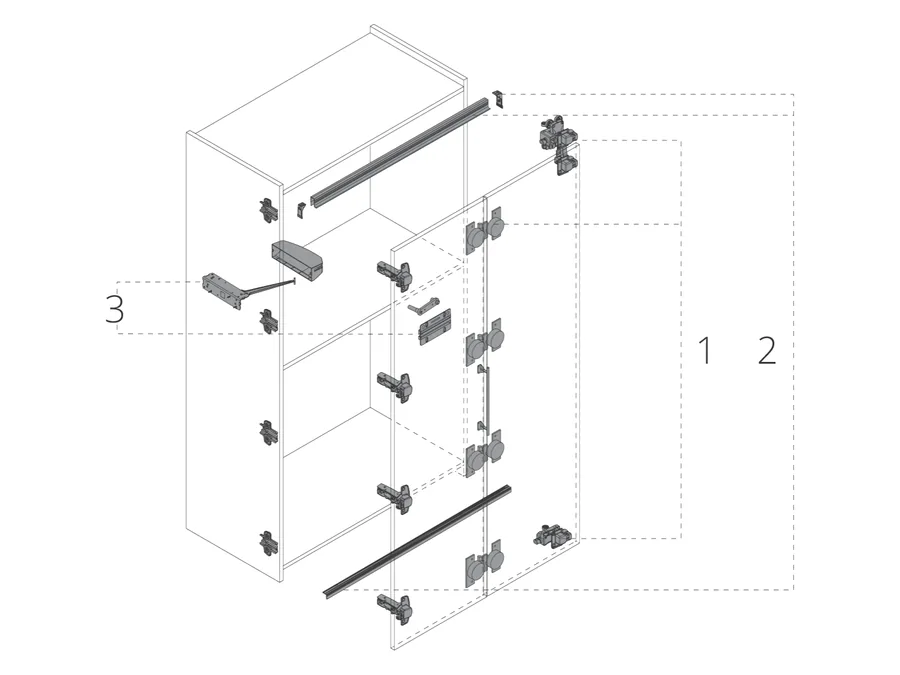

Vedere explodată a sistemului
- 1seturi de rulare
- 2profile
- 3mecanism de deschidere
Instrucțiuni de montaj
7 pașiÎnainte de găurire verifici că panourile se încadrează în limitele sistemului și că șinele de sus și de jos sunt montate pe aceeași verticală, altfel ușa nu culisează corect. Șinele se prind la 40 mm de capăt și apoi din maximum 256 mm în 256 mm.
-

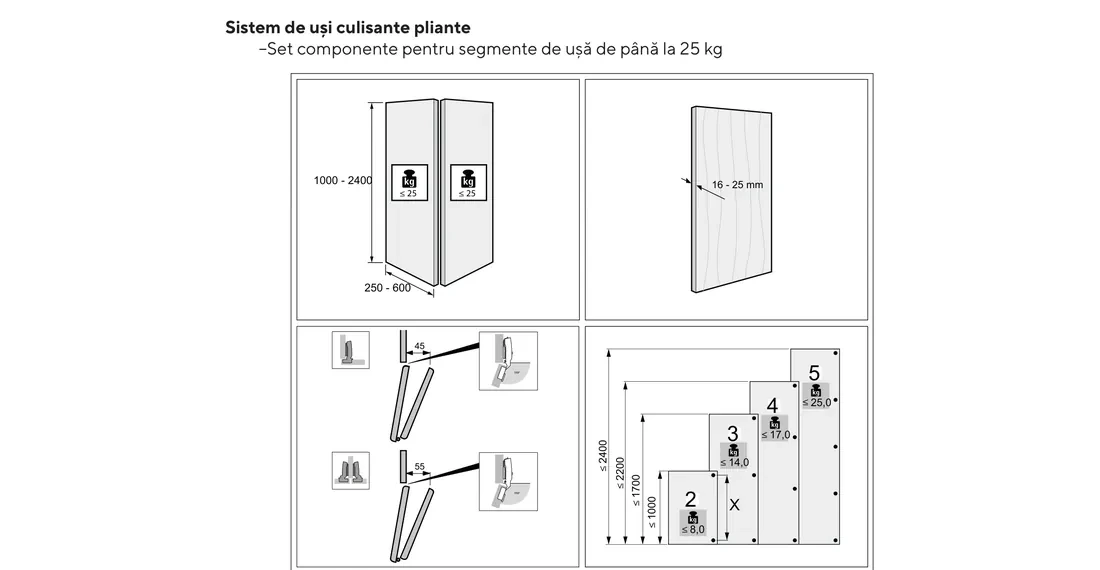

Verifici întâi limitele sistemului: un segment de ușă are între 1000 și 2400 mm înălțime, între 250 și 600 mm lățime, panoul are 16–25 mm grosime, iar un segment nu trece de 25 kg. Numărul de balamale îl iei din tabelul de la Date tehnice.
-

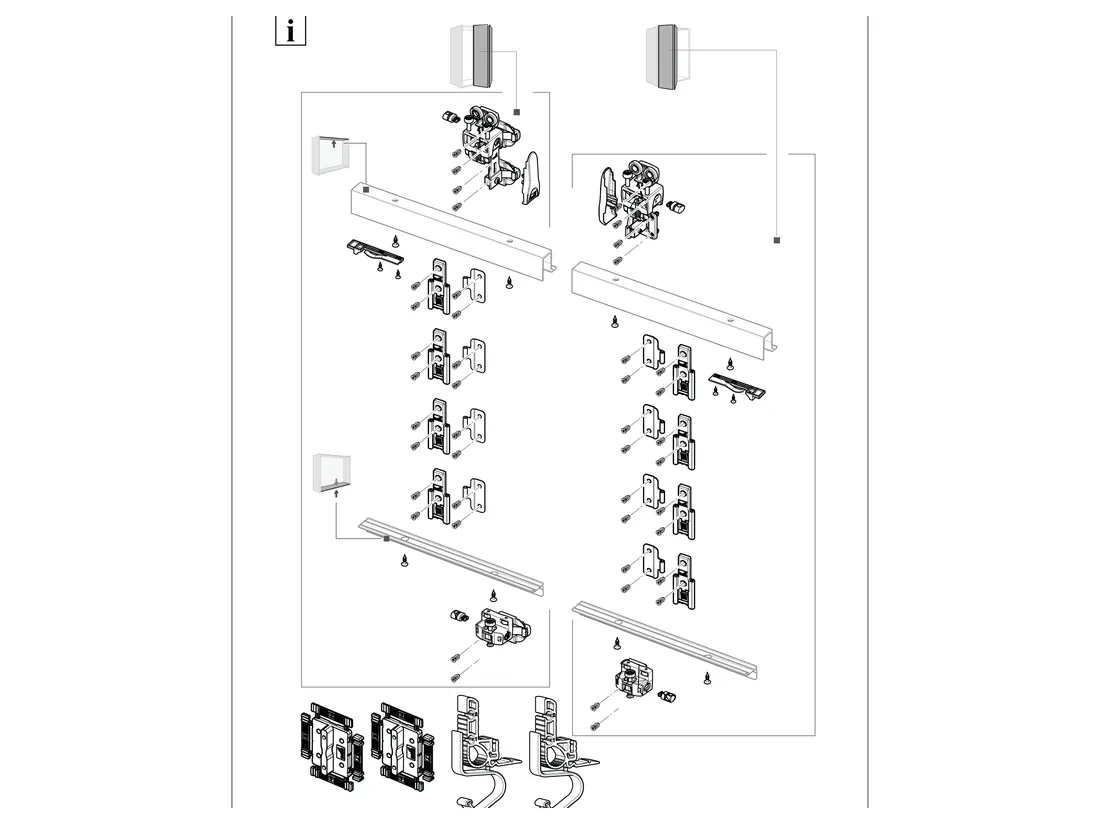

Desfaci setul și așezi piesele pe grupe, ca să știi ce merge unde: cărucioarele cu capacele lor de mascare pentru șinele de sus, ghidajele pentru șinele de jos, plăcuțele cu șuruburile lor pentru fiecare balama și șabloanele de găurire.
-

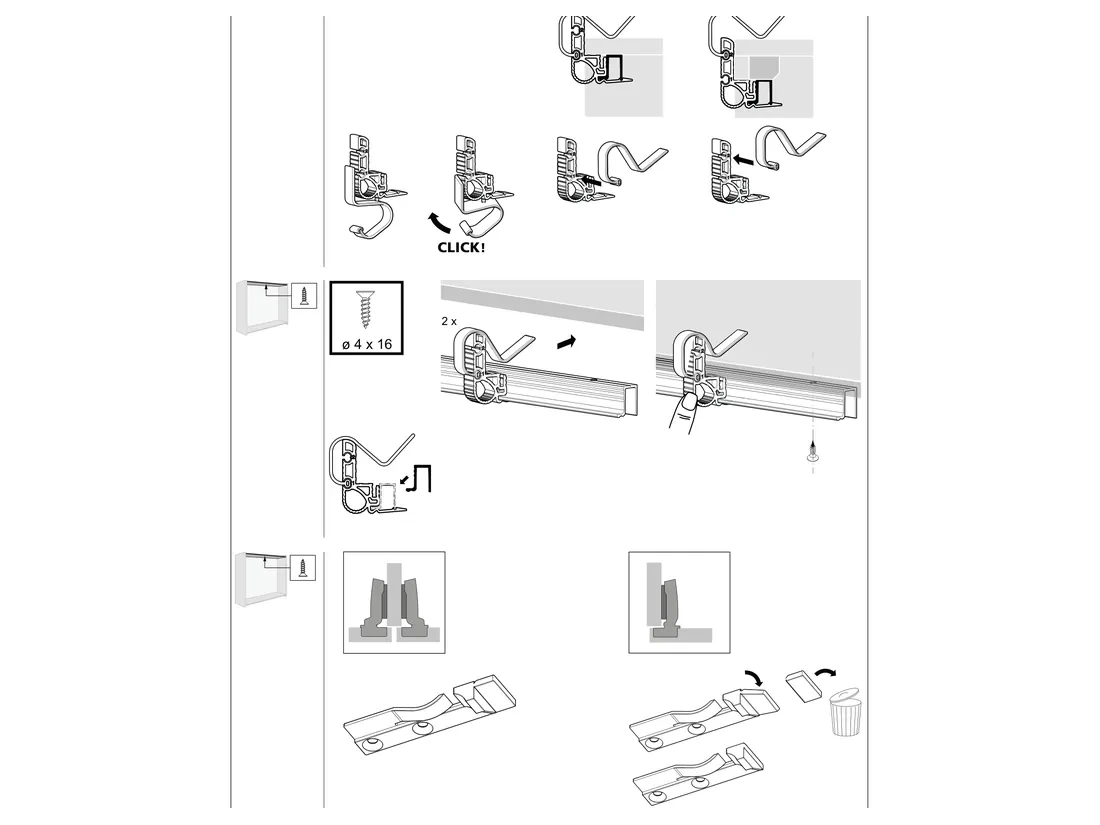

Asamblezi căruciorul până auzi clic, îl împingi în șina de sus - câte două bucăți pe șină - și îl fixezi cu șurub ø 4 × 16. Tot acum alegi distanțierul potrivit felului în care se aplică ușa pe corp și rupi partea de care nu ai nevoie.
Vezi și ceilalți 4 pași de montaj4 pași
-

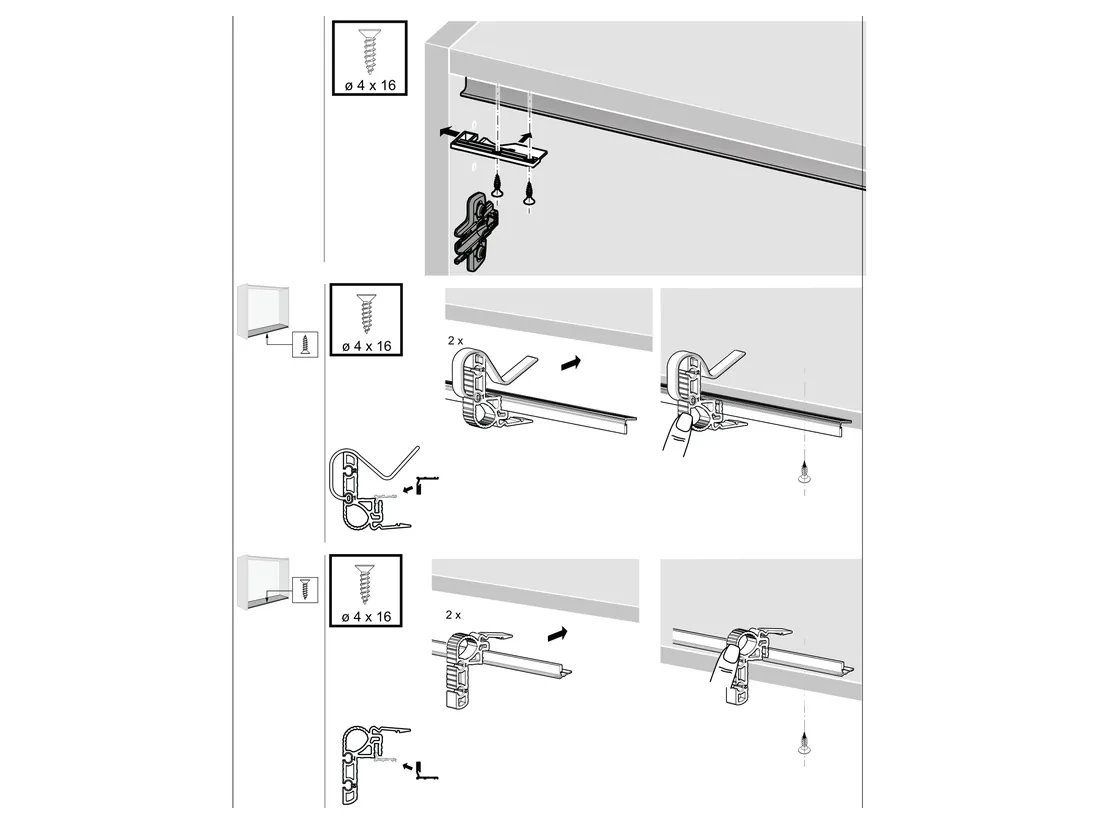

Prinzi șinele în corp cu șuruburi ø 4 × 16: prima sub blat, apoi cea de la mijloc și cea de jos. În șina de sus glisezi două cărucioare, iar în cea de jos două ghidaje, și le împingi cu degetul până se așază pe poziție.
-

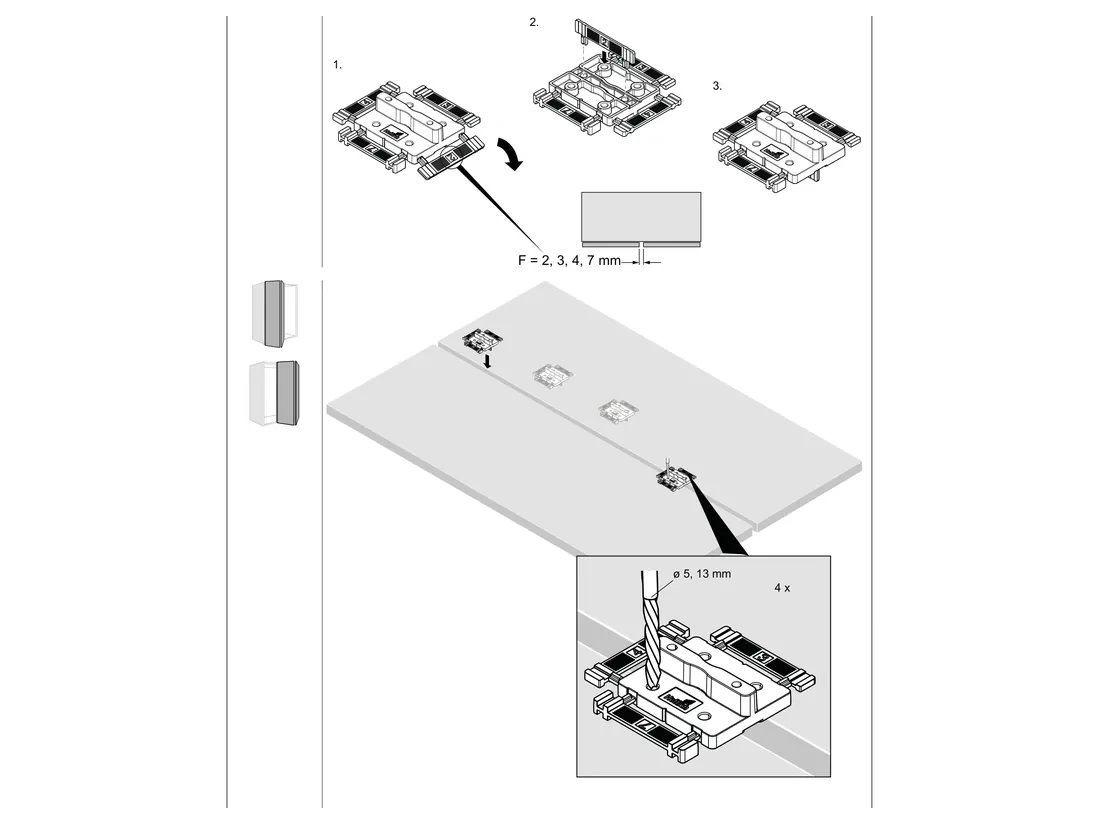

Reglezi șablonul pe rostul dorit dintre panouri - F = 2, 3, 4 sau 7 mm - îl așezi peste linia de îmbinare a celor două panouri și dai găurile de ø 5 mm, adâncime 13 mm, în patru locuri.
-

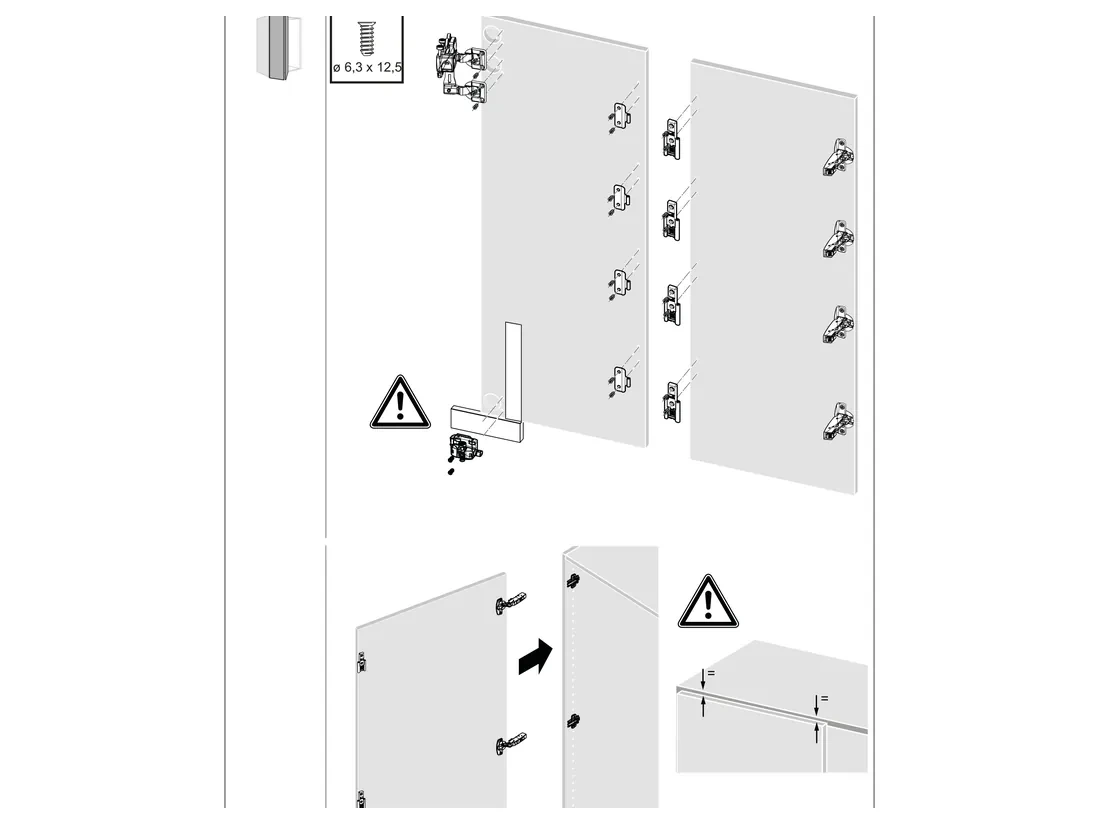

Înșurubezi balamalele de pliere pe cele două panouri cu șuruburi ø 6,3 × 12,5, în pozițiile marcate, apoi apropii panourile și le prinzi unul de altul. Ai grijă ca rostul dintre ele să rămână egal pe toată înălțimea.
-

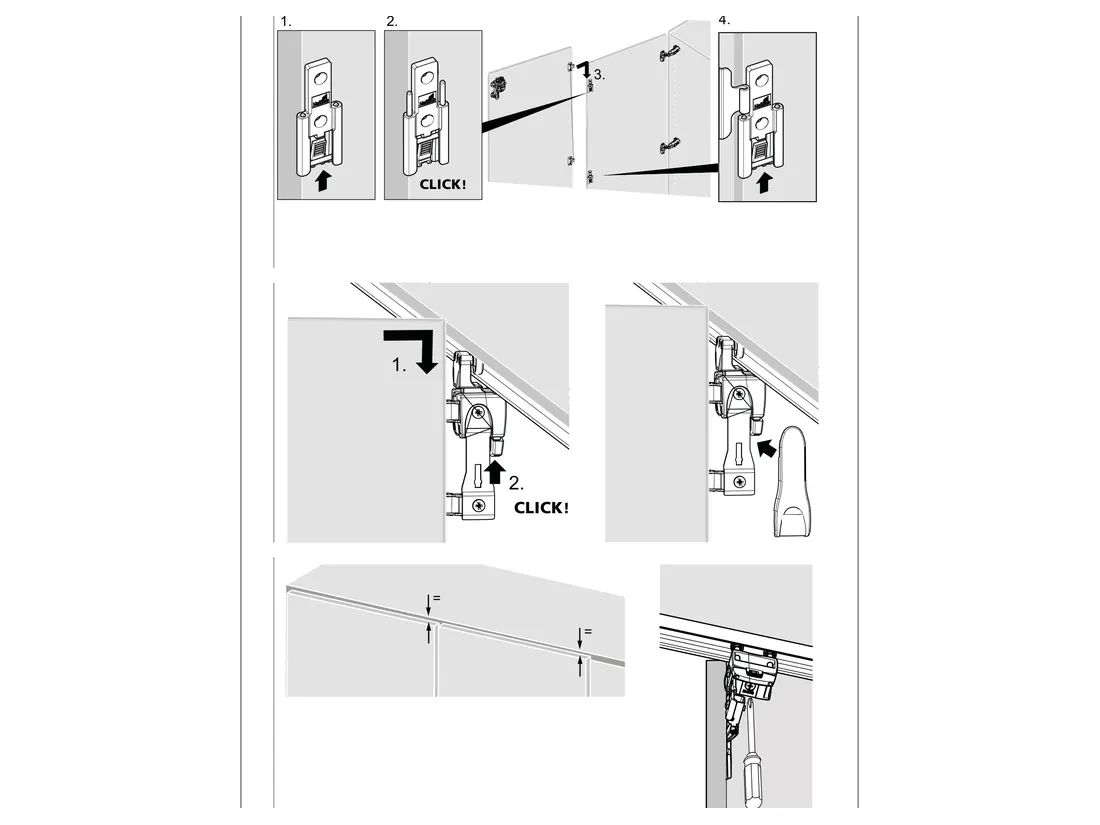

Împingi plăcuța pe ușă până face clic, agăți ușa pe cărucior - o cobori pe șină, apoi o ridici până auzi clic - și pui capacul de mascare. La final reglezi din șurub, cu șurubelnița, până când rostul e egal sus și jos.
Video de montaj
Recomandări
- Bun acolo unde vrei să vezi tot interiorul dintr-o singură deschidere: dulapuri de dormitor, corpuri de bucătărie sau de birou.
- Seturile de rulare cu glisieră inferioară și auto-închidere există în gri și în alb, iar cele cu patină inferioară, fără auto-închidere, în negru.
- Profilul cu ghidare inferioară există în negru și în alb, ca să se potrivească la culoarea corpului.
- Pentru uși grele există un set de piston Push to move, iar mecanismul magnetic ține ușa în poziție închisă.
