SlideLine M
Sistem de uși culisante pentru dulapuri cu 1, 2 sau 3 uși. Se folosește la corpuri suspendate de bucătărie, biblioteci, comode sau mobilier pentru copii, iar profilele de rulare și ghidare pot fi montate în corp sau pe blat.
Se comandă pe componente, una câte una. Alege un cod, apasă „Adaugă la cererea de ofertă", apoi întoarce-te aici și repetă pentru următoarea componentă. Un singur cod adăugat înseamnă un singur cod în cerere, nu sistemul întreg.
Seturi de rulare și ghidare

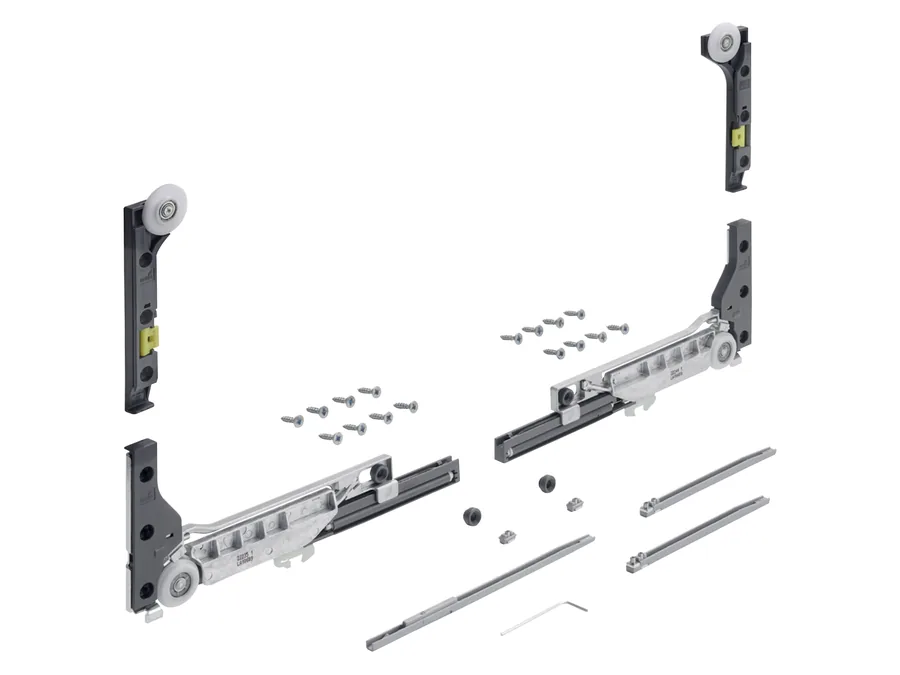

| Set componente de rulare și ghidareCod 9156338 |
Profile3 coduri
| Profil înălțime 18 mmCod 9209226 | |
| Profil cu 1 cale, pentru uși încadrate · lungime 4.000 mm · montaj prin presareCod 9239329 | |
| Profil cu 2 căi, pentru uși încadrateCod 9236576 |
Șablon de montaj
| Șablon de montajCod 9229154 |
Seturi de mascare3 coduri
Set mascare profil de rulare · carcasă colorată 18 mm · lungime 4.000 mm
| ArgintiuCod 9209278 | |
| NegruCod 9209280 | |
| AlbCod 9209283 |
Ai ales: — trimitem oferta cu codul acestei componente.
Fără preț public — punem noi prețul pe cererea de ofertă, în funcție de finisaj și cantitate.
Date tehnice
Potrivit pentru mobilier cu ramă din lemn, sticlă sau aluminiu · Amortizor Silent System integrat pe componenta de rulare
- Greutate ușă
- max. 30 kg/ușă
- Lățime ușă
- min. 450 mm / max. 1800 mm
- Înălțime ușă
- min. 300 mm / max. 2000 mm
- Grosime ușă
- 16–25 mm
- Reglaj pe înălțime
- ± 2,0 mm
- Lungime profile
- 4.000 mm

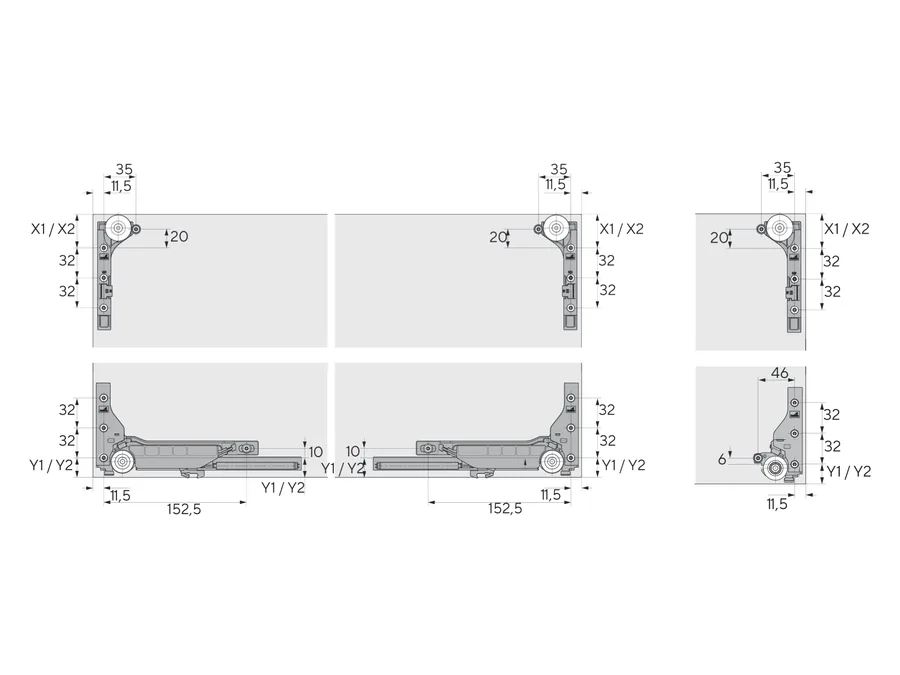

Dimensiuni (desen tehnic)
Instrucțiuni de montaj
8 pașiSetul se montează în două feluri: încadrat între laterale (primele două planșe) sau aplicat peste corp (restul). Verifici întâi în ce variantă lucrezi, pentru că tiparele de găurire și cotele diferă. În ambele cazuri șuruburile se strâng cu șurubelnița, nu cu mașina cu impact.
-

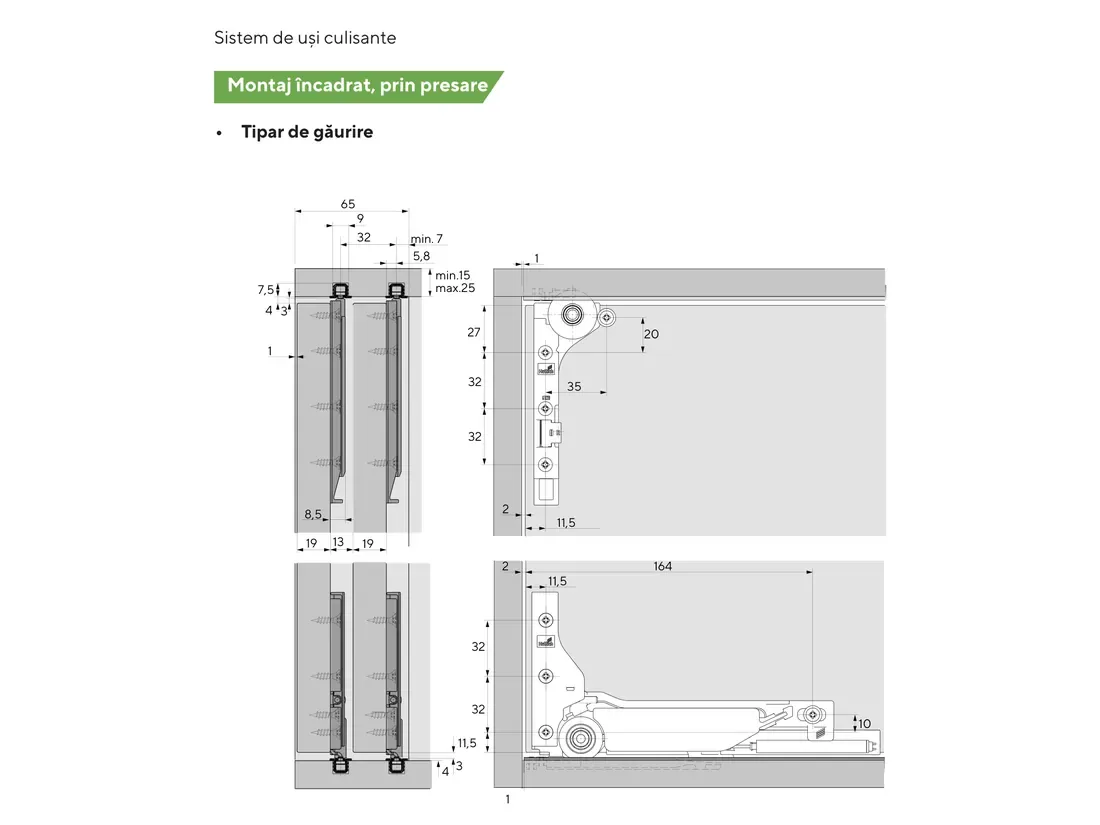

Varianta încadrată, cu profilul presat în canal: marchezi tiparul celor două căi de rulare — 65 mm în total, 32 mm între ele, canalul de 5,8 mm în care se presează profilul și min. 7 mm de material rămas până la cant. De la fața panoului până la profil cota e de min. 15 și max. 25 mm, iar ușile se așază 19 + 13 + 19 mm una față de alta. Pe ușă, feroneria vine la 11,5 mm de muchia laterală, cu rola la 35 mm, punctele de prindere la 27, 32 și 32 mm unul sub altul, și ocupă 164 mm în lungime.
-

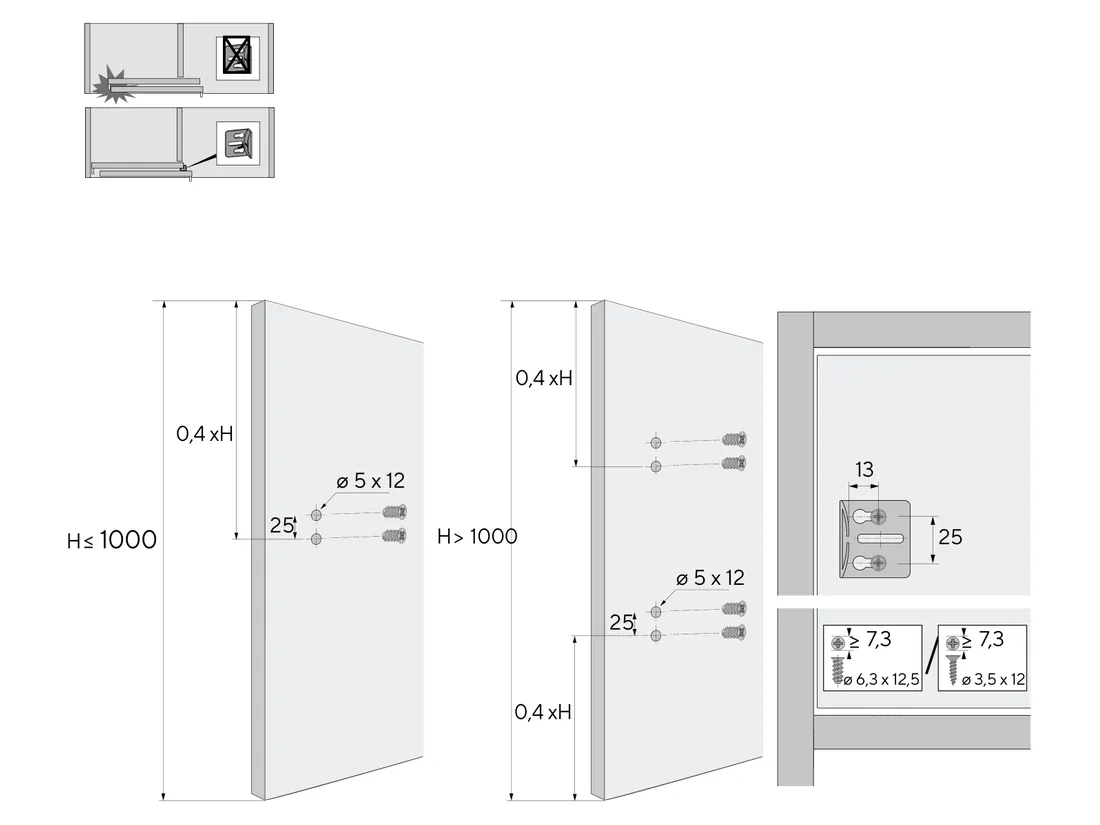

Dai găurile de feronerie pe ușă la 0,4 x H. Dacă ușa are cel mult 1000 mm înălțime, faci un singur set, la 0,4 x H măsurat de jos în sus; dacă trece de 1000 mm, faci câte un set la fiecare capăt, la 0,4 x H de jos și 0,4 x H de sus. Un set înseamnă două găuri ø 5 × 12 mm, la 25 mm una de alta. Plăcuța de 13 × 25 mm se prinde într-un panou de min. 7,3 mm grosime, cu șurub ø 6,3 × 12,5 sau ø 3,5 × 12. Sus-stânga, desenul taie cu X varianta în care profilul se izbește de laterală — cea bună e cea de dedesubt, cu clema la capăt.
-

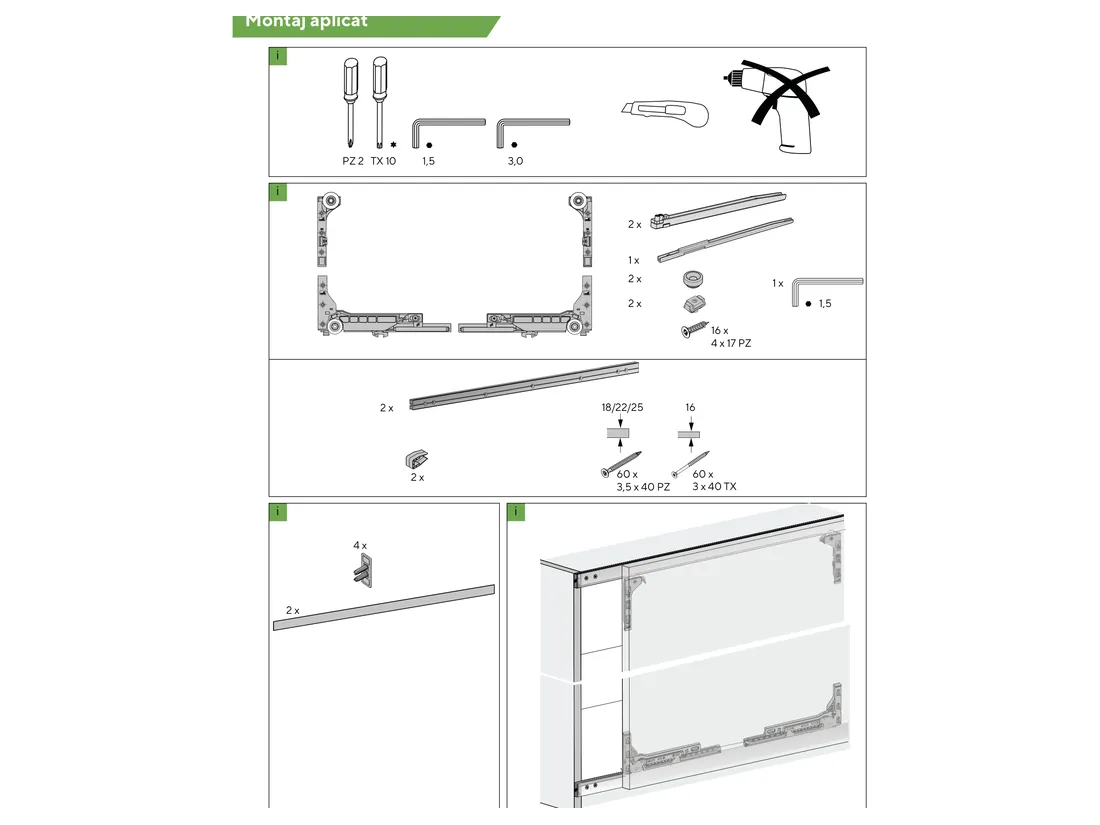

Varianta aplicată, cu ușile peste corp. Scule: șurubelniță PZ 2 și TX 10, chei imbus de 1,5 și 3,0 și un cutter — mașina cu impact e tăiată pe desen, deci șuruburile se strâng cu șurubelnița. Din set îți trebuie cele două ansambluri de feronerie (stânga și dreapta), profilele de rulare cu capacele de capăt, 16 șuruburi 4 × 17 PZ pentru feronerie și cele 60 de șuruburi pentru profile: 3,5 × 40 PZ la panouri de 18, 22 și 25 mm, sau 3 × 40 TX la panouri de 16 mm.
Vezi și ceilalți 5 pași de montaj5 pași
-

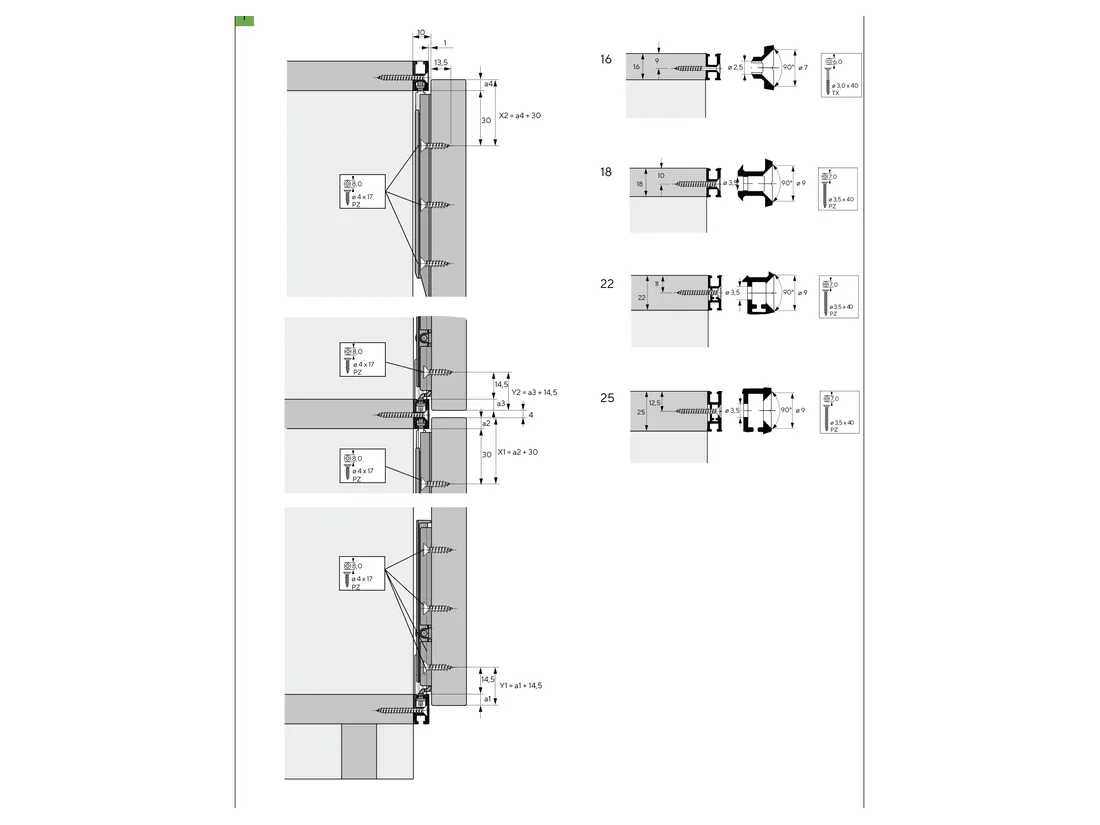

Poziționezi profilele pe laterala corpului după formulele de pe desen: pe verticală X1 = a2 + 30 și X2 = a4 + 30, iar la capete Y1 = a1 + 14,5 și Y2 = a3 + 14,5. Feroneria de pe corp se prinde în găuri ø 8,0, cu șuruburi ø 4 × 17 PZ. Tabelul din dreapta îți dă, pe grosimi de panou: la 16 mm gaura vine la 9 mm de fața panoului, burghiu ø 2,5, teșire 90° la ø 7, șurub ø 3,0 × 40 TX; la 18 mm — 10 mm, burghiu ø 3,5, teșire la ø 9, șurub ø 3,5 × 40 PZ; la 22 mm — 11 mm, aceleași burghiu și șurub; la 25 mm — 12,5 mm, tot ø 3,5 și ø 3,5 × 40 PZ.
-

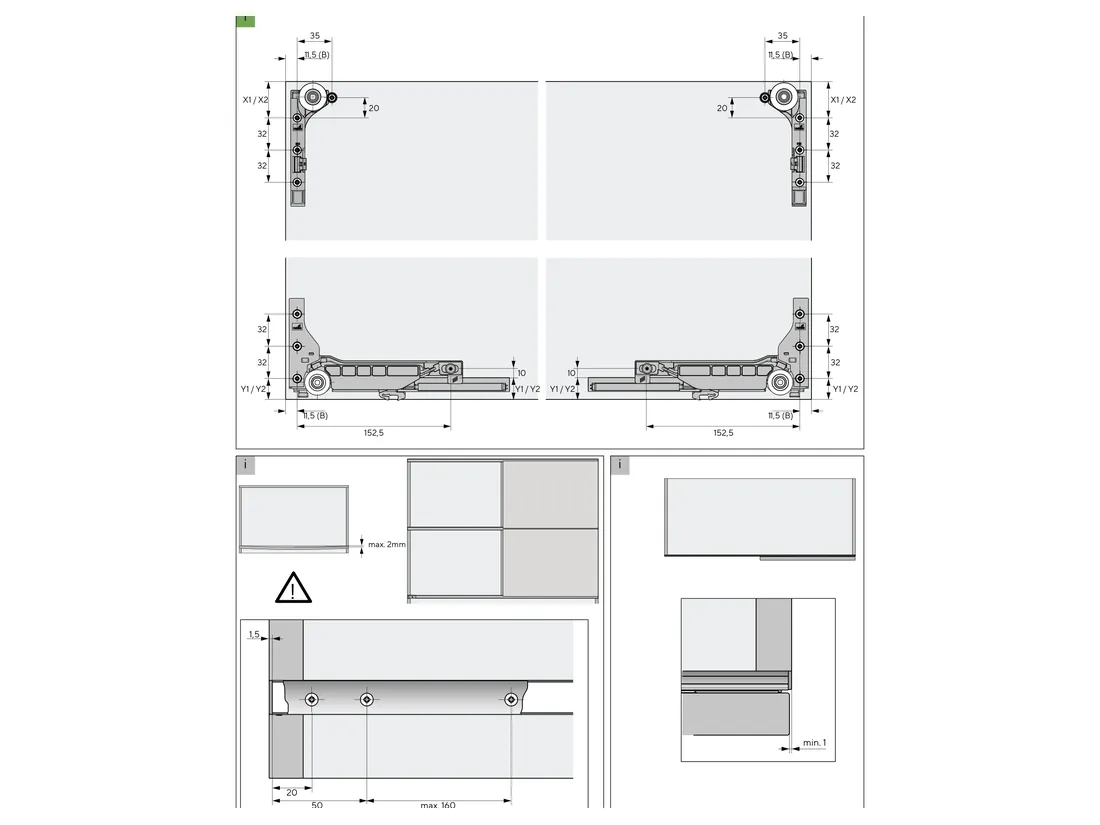

Transpui tiparul pe ușa aplicată: feroneria vine la 35 mm de muchia laterală și la 11,5 mm (cota B) de cant, cu găurile la 32 și 32 mm una sub alta; rola de sus stă la 20 mm, cea de jos la 10 mm, iar ansamblul se întinde pe 152,5 mm. Între ușile alăturate lași cel mult 2 mm joc, iar ușa trebuie să acopere corpul cu min. 1 mm. Profilul îl prinzi cu primul șurub la 20 mm de capăt, cu al doilea la 50 mm, apoi din cel mult 160 în 160 mm.
-

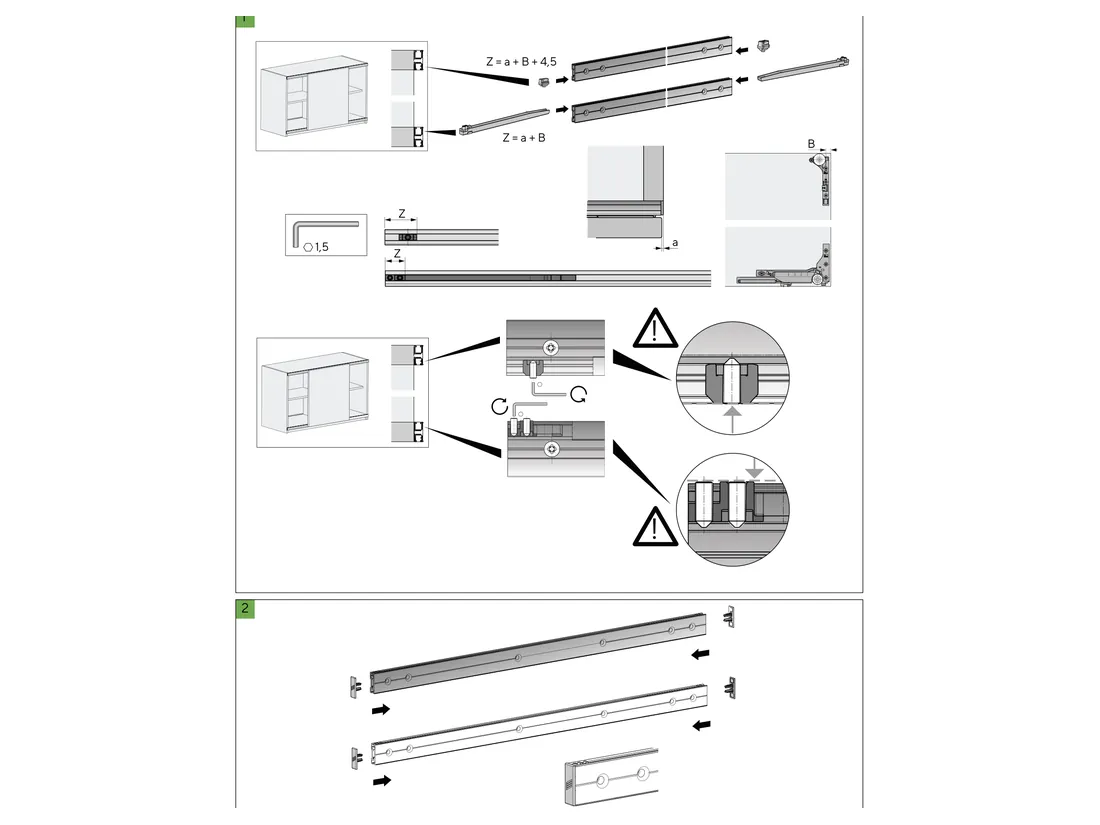

Tai profilele la lungime: cel de sus Z = a + B + 4,5 mm, cel de jos Z = a + B, apoi presezi capacele de capăt. Opritoarele le slăbești și le strângi cu cheia imbus de 1,5; cele două semne de avertizare arată cum trebuie să stea opritorul în canalul profilului — așezat complet în canal înainte să strângi șurubul.
-

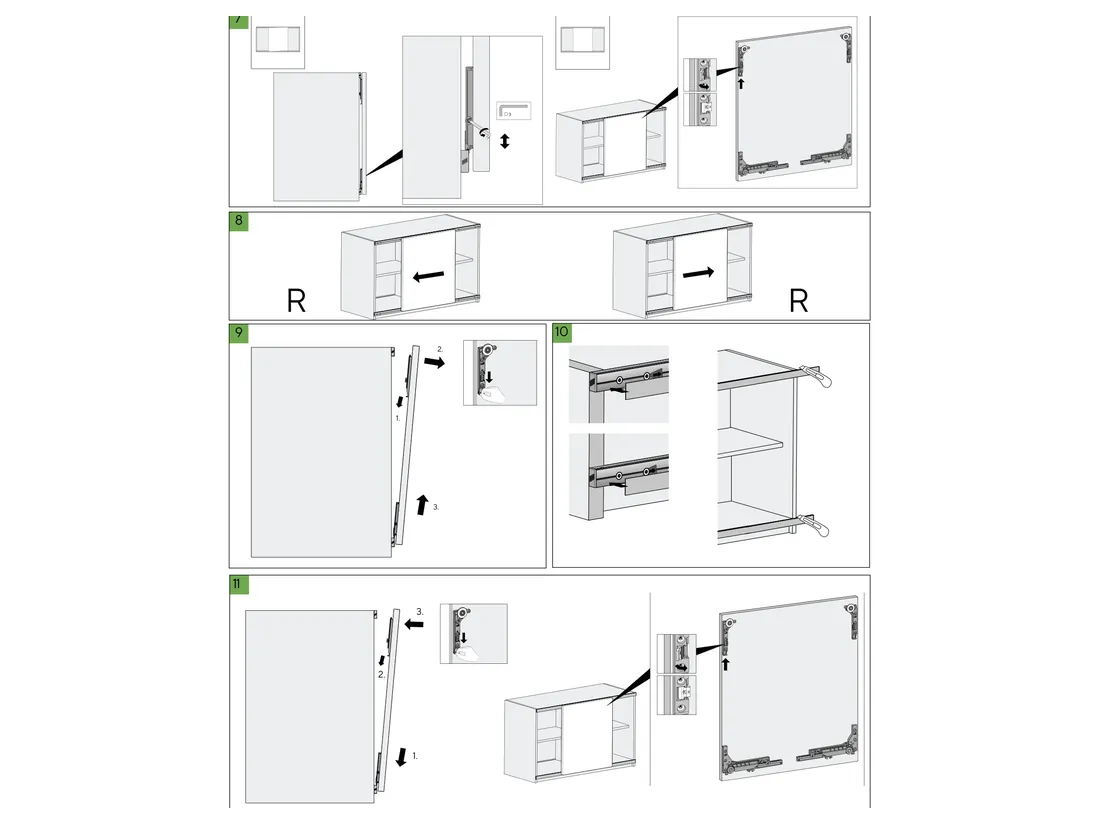

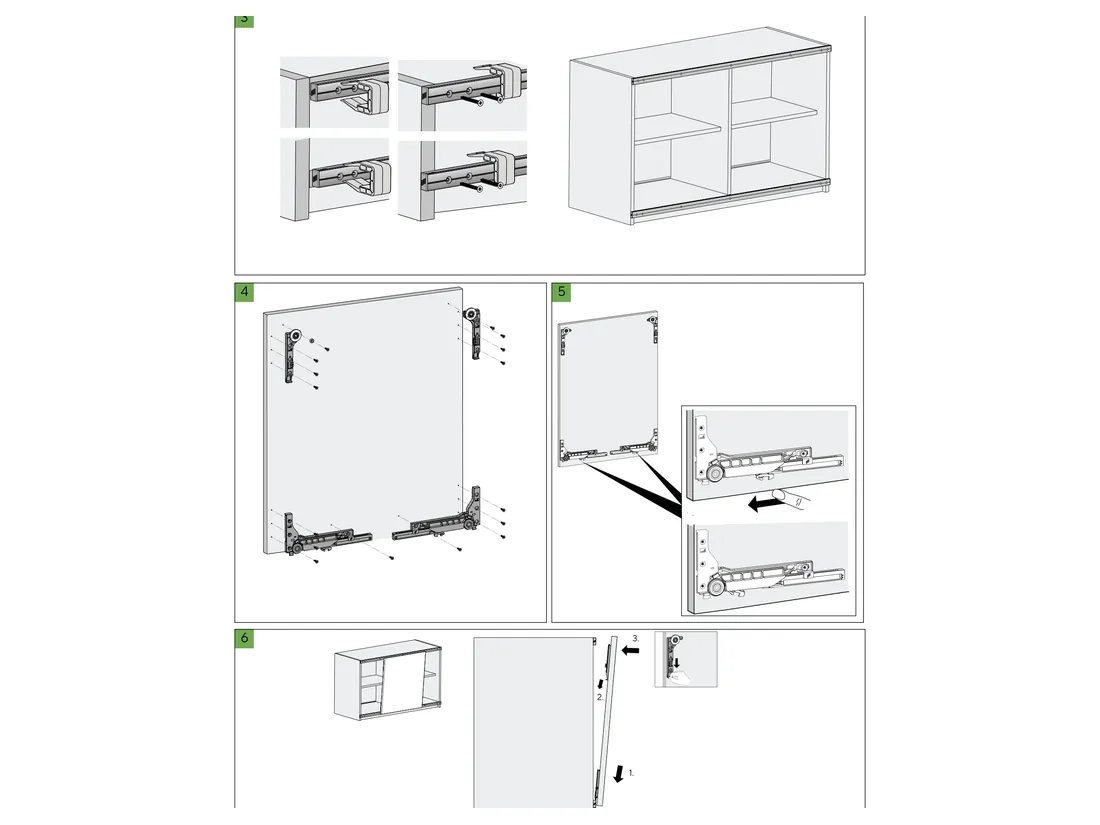

Prinzi profilele în corp, sus și jos, și înșurubezi feroneria pe spatele ușii, în găurile pregătite. Cuplezi mecanismul cu rola, apoi ridici ușa în profilul de sus și o lași să coboare în cel de jos, în ordinea 1, 2, 3 de pe desen.
-
Montezi la fel și a doua ușă, apoi plimbi fiecare ușă în ambele sensuri, până la capăt de cursă, ca să vezi că merge lin pe traseul ei. Reglajul fin îl faci din șurubul de pe feroneria din capul ușii. Dacă trebuie să scoți o ușă, o ridici în profilul de sus și o tragi de jos, în ordinea 1, 2, 3; o pui la loc în ordinea inversă.
Video de montaj
Recomandări
- Se potrivește la corpuri suspendate de bucătărie, biblioteci și comode, unde ușa nu trebuie să iasă în față când o deschizi.
- Alege profilul după modul de fixare: cel cu 1 cale se montează prin presare, cel cu 2 căi se fixează cu șuruburi sau prin lipire.
- Profilele vin la 4.000 mm și se taie la lungimea corpului, iar seturile de mascare există în argintiu, negru și alb.
- Pentru găurire există un șablon de montaj separat, codul 9229154.
