TopLine L
Sistem de uși culisante aplicate pentru dulapuri de dormitor. Ușile se montează repede, iar profilul de ghidare se clipsează la locul lui fără scule.
Se comandă pe componente, una câte una. Alege un cod, apasă „Adaugă la cererea de ofertă", apoi întoarce-te aici și repetă pentru următoarea componentă. Un singur cod adăugat înseamnă un singur cod în cerere, nu sistemul întreg. La 2 uși seturile de role sunt diferite pe stânga și pe dreapta, deci se comandă amândouă; la 3 uși există un singur set.
Seturi de role3 coduri
Set role · grosimi de ușă 18–30 mm · 50 kg/ușă
| Ușă față stânga · 2 ușiCod 9242711 | |
| Ușă față dreapta · 2 ușiCod 9242712 | |
| 3 ușiCod 9242713 |
Amortizare Silent System5 coduri
Set amortizare Silent System la închidere · 50 kg/ușă
| 2 ușiCod 9242238 | |
| 3 ușiCod 9242240 |
Set amortizare Silent System la deschidere · 50 kg/ușă
| 2 ușiCod 9242227 | |
| 3 uși (opțional)Cod 9242228 |
| Set amortizare la ciocnire Silent System, pentru ușile din spate, 3 uși (opțional)Cod 9254630 |
Seturi de profile2 coduri
Set profile aluminiu și cleme de fixare
| 2300 mmCod 9277164 | |
| 4000 mmCod 9277167 |
Ai ales: — trimitem oferta cu codul acestei componente.
Fără preț public — punem noi prețul pe cererea de ofertă, în funcție de finisaj și cantitate.
Date tehnice
- Greutate maximă
- până la 50 kg/ușă
- Grosimi de ușă
- 18–30 mm
- Configurații
- 2 sau 3 uși
- Amortizare la închidere
- standard
- Amortizare la deschidere
- opțională
- Tehnologie
- Silent System
- Montaj
- cu șuruburile ascunse
- Lungime profile
- 2300 mm și 4000 mm

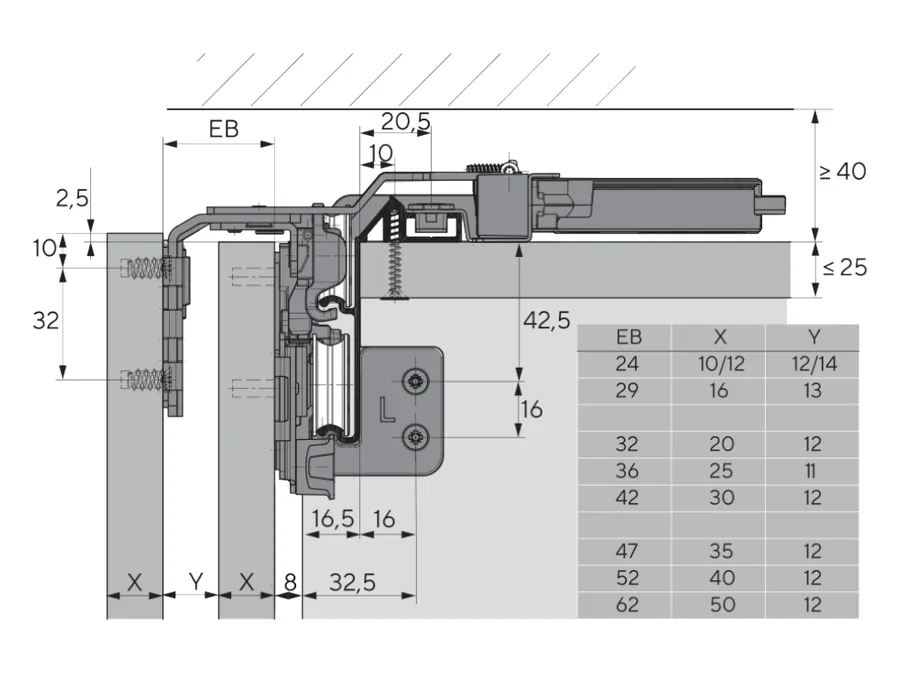

Dimensiuni (desen tehnic)
Instrucțiuni de montaj
8 pașiÎnainte să găurești, stabilești clar care ușă vine în față: feroneria din față (A și B) nu e aceeași cu cea din spate (D și E). Sistemul duce până la 50 kg pe ușă, iar lungimea șuruburilor de prindere se alege după grosimea panoului de sus.
-

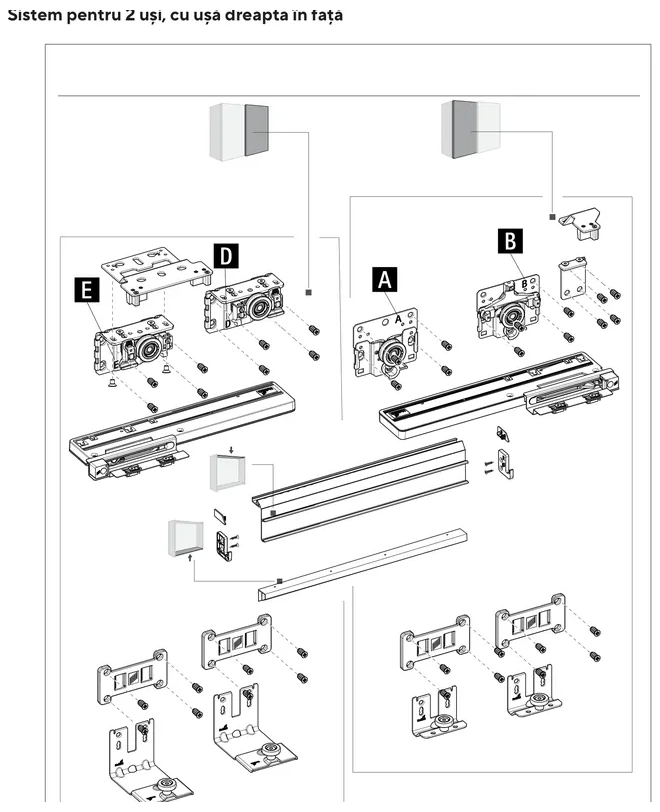

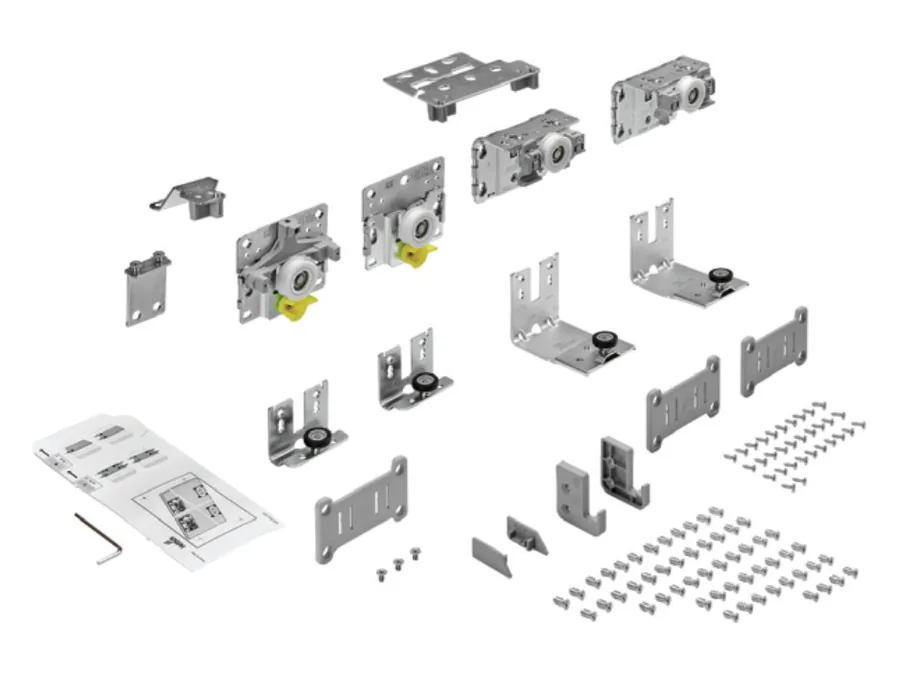

Desfaci setul și verifici piesele: cărucioarele A și B pentru ușa din față, D și E pentru ușa din spate, șina de sus cu profilul de mascare, șina de jos, plăcuțele de ghidare și șuruburile lor. Desenul arată varianta cu ușa din dreapta în față.
-

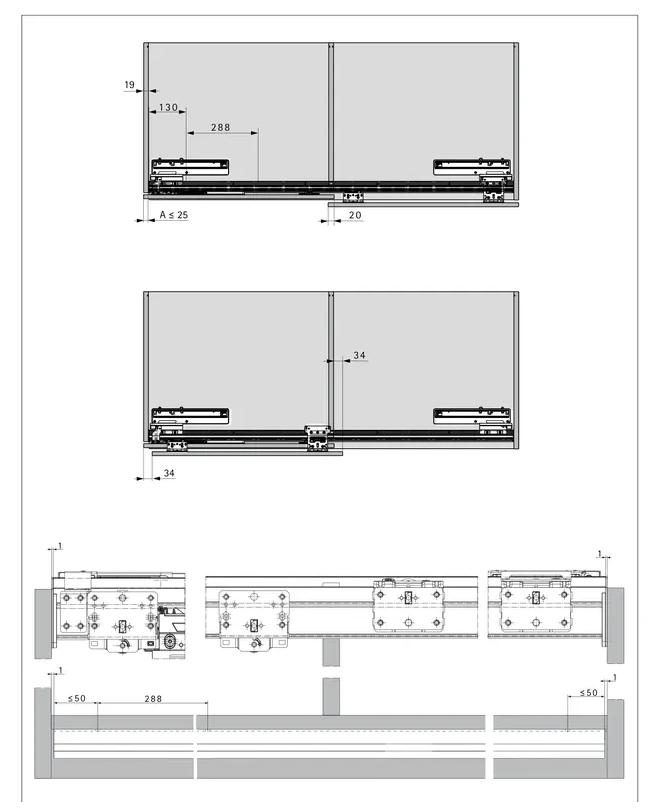

Preiei cotele de pe desenul de elevație: 19 mm de la muchia de sus, cărucioarele la 130 și 288 mm de la marginea ușii, retragerea laterală A de cel mult 25 mm, decalajul de 34 mm dintre uși și maximum 50 mm până la capetele corpului.
-

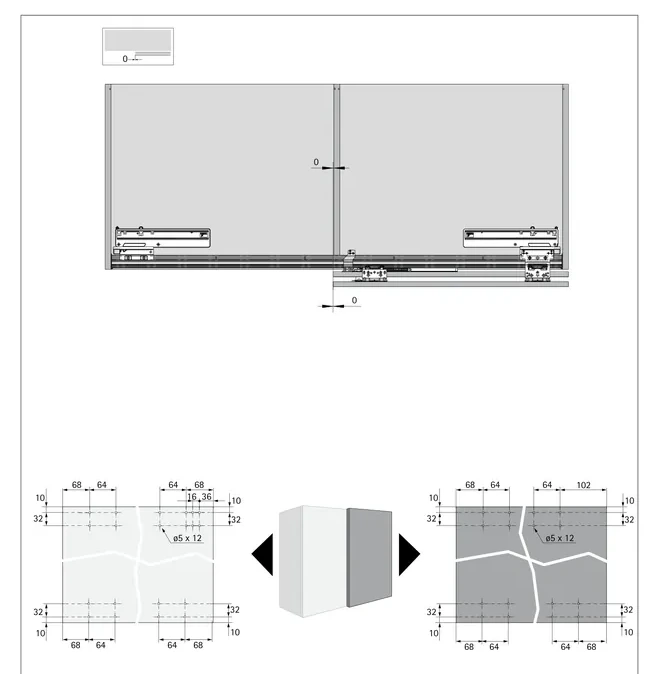

Marchezi tiparul de găurire pe fiecare ușă: găuri ø5 × 12 la 10 și 32 mm de muchii, cu distanțe de 68 și 64 mm între ele. Ușa din față și cea din spate au tipare diferite, iar în poziția închis amândouă trebuie să ajungă la cota 0.
Vezi și ceilalți 5 pași de montaj5 pași
-

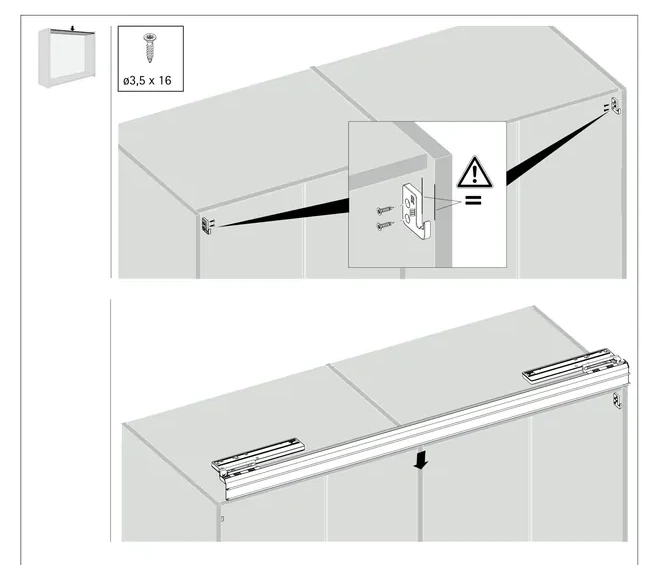

Prinzi plăcuțele de capăt pe pereții laterali cu șuruburi ø3,5 × 16, apoi așezi șina de sus peste corpul de mobilă.
-

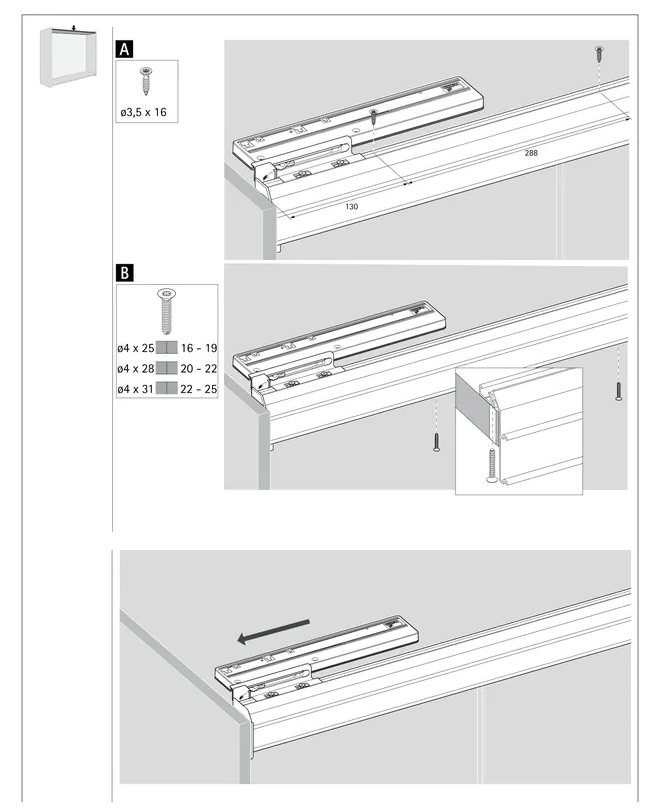

Fixezi șina de sus cu șuruburi ø3,5 × 16 în punctele de la 130 și 288 mm, apoi o prinzi în corp cu ø4 × 25, ø4 × 28 sau ø4 × 31, în funcție de grosimea panoului de sus: 16–19, 20–22 sau 22–25 mm.
-

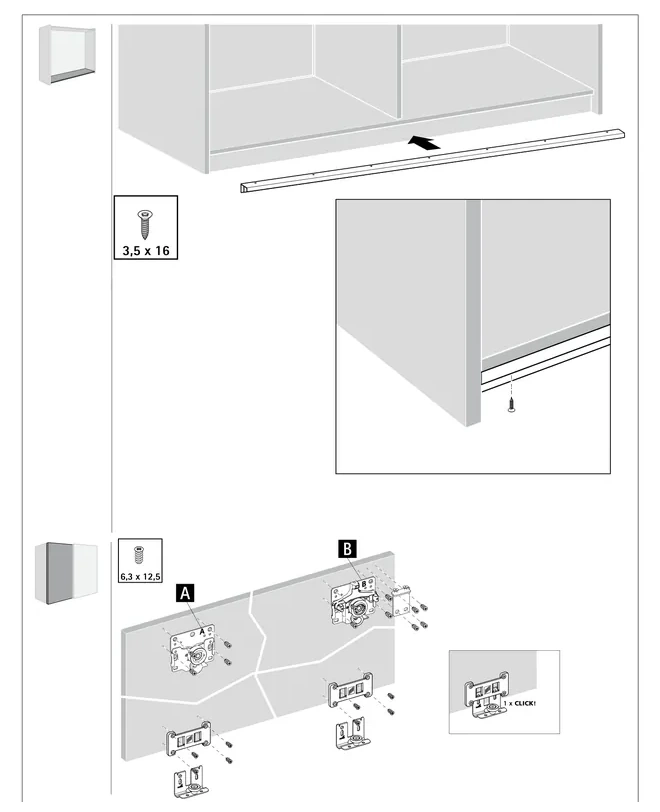

Împingi șina de jos în locașul ei și o fixezi cu șuruburi 3,5 × 16. Apoi montezi pe ușa din față cărucioarele A și B împreună cu plăcuțele de ghidare, cu șuruburi 6,3 × 12,5, până auzi clicul.
-

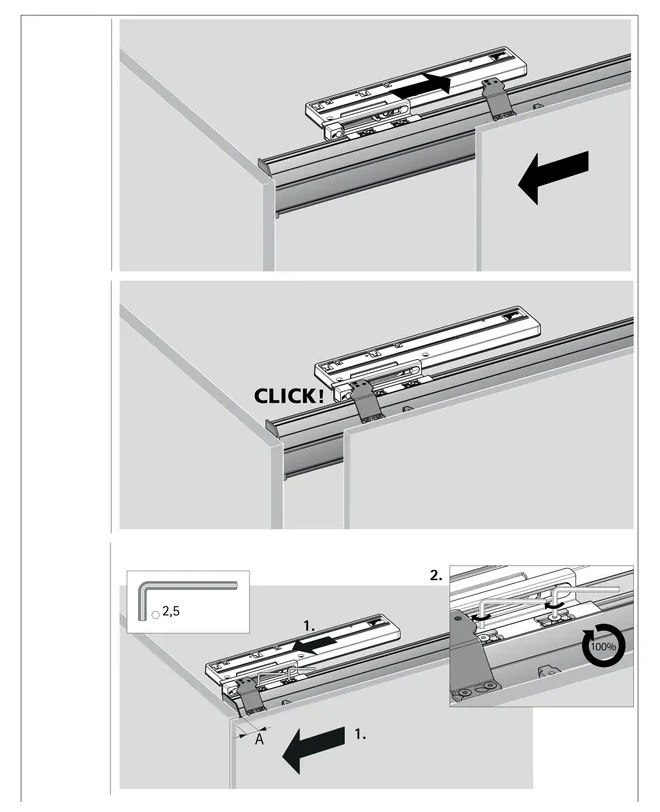

Agăți ușa pe șina de sus și o împingi până face clic, apoi strângi complet șurubul de blocare cu cheia imbus de 2,5.
-

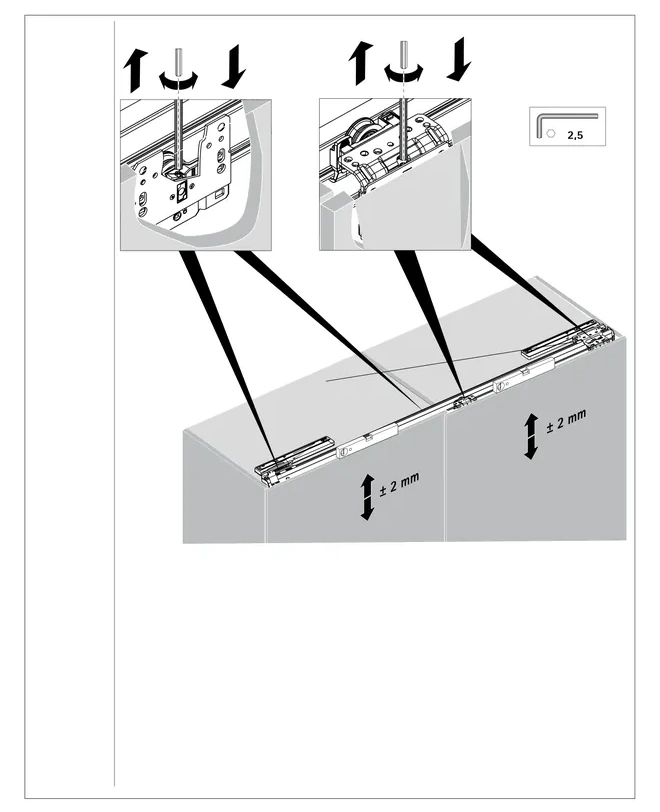

Reglezi pe înălțime fiecare cărucior cu cheia imbus de 2,5, în limita de ±2 mm, până când rostul dintre uși este uniform pe toată lungimea.
