TopLine XL
Sistem de uși culisante aplicate pentru uși mari, de la podea până la plafon, fără feronerie vizibilă. Se folosește la dressinguri și dulapuri cu uși grele, de până la 80 kg bucata.
Se comandă pe componente, una câte una. Alege un cod, apasă „Adaugă la cererea de ofertă", apoi întoarce-te aici și repetă pentru următoarea componentă. Un singur cod adăugat înseamnă un singur cod în cerere, nu sistemul întreg.

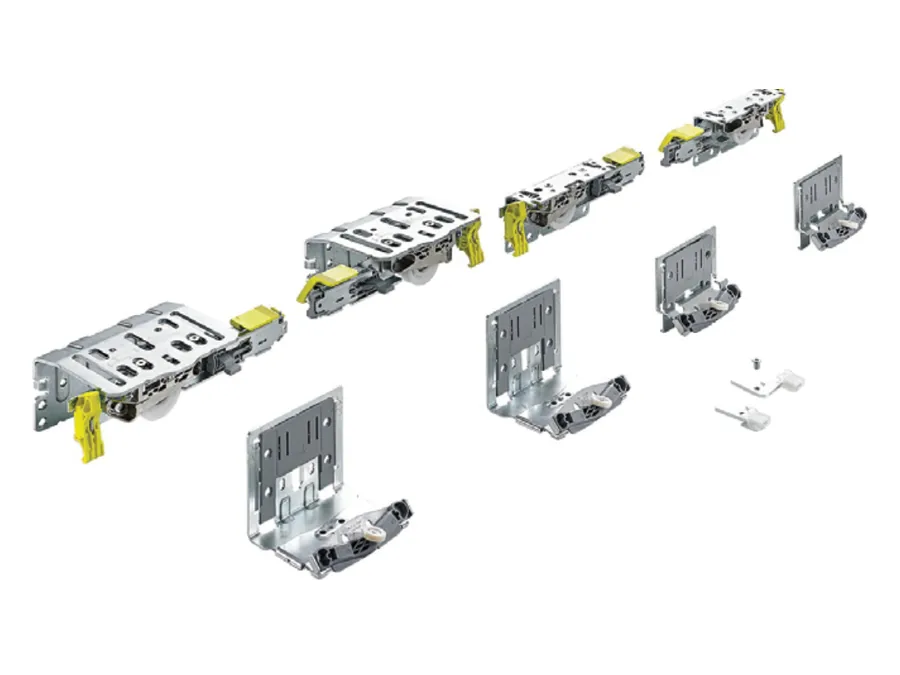

Seturi de role2 coduri
| Set role pentru 2 uși · grosimi de ușă 22–30 mm · 80 kg/ușăCod 9275794 | |
| Set role pentru 3 uși · grosimi de ușă 22–30 mm · 80 kg/ușăCod 9275785 |
Amortizare Silent System2 coduri
Set amortizare Silent System · 30–80 kg/ușă
| 2 ușiCod 9276732 | |
| 3 ușiCod 9276643 |
Seturi de profile2 coduri
Set profile aluminiu și cleme de fixare
| 2300 mmCod 9278672 | |
| 4000 mmCod 9278657 |
Ai ales: — trimitem oferta cu codul acestei componente.
Fără preț public — punem noi prețul pe cererea de ofertă, în funcție de finisaj și cantitate.
Date tehnice
Configurații de 2 sau 3 uși · Mișcare amortizată cu tehnologia Silent System · Montaj cu șuruburile ascunse · Sistemul de ghidare permite așezarea ușilor pe podea fără a le deteriora · Componentele ghidajului sunt retractabile
- Greutate maximă
- 80 kg/ușă
- Grosime ușă
- 22–30 mm
- Lungime profile aluminiu
- 2300 mm sau 4000 mm

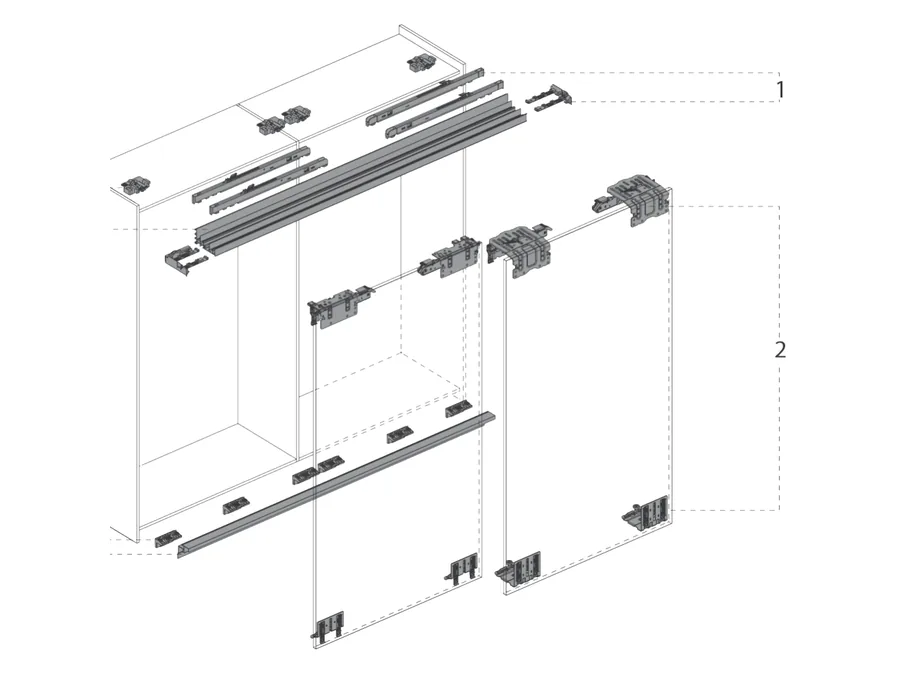

Dimensiuni (desen tehnic)
Instrucțiuni de montaj
7 pașiÎnainte de montaj măsori lățimea interioară a corpului (LB) și grosimea frontului: de ele depind lungimea la care tai profilele și șuruburile pe care le folosești. Tot de la început lași spațiile de montaj: minimum 45 mm liber deasupra profilului de sus, 60 mm adâncime pentru feronerie sus și jos, 152 mm de la fața ușii până în spatele feroneriei și minimum 65 mm liber jos. Amortizoarele se așază diferit la ușile sub 1000 mm față de cele peste 1000 mm.
-

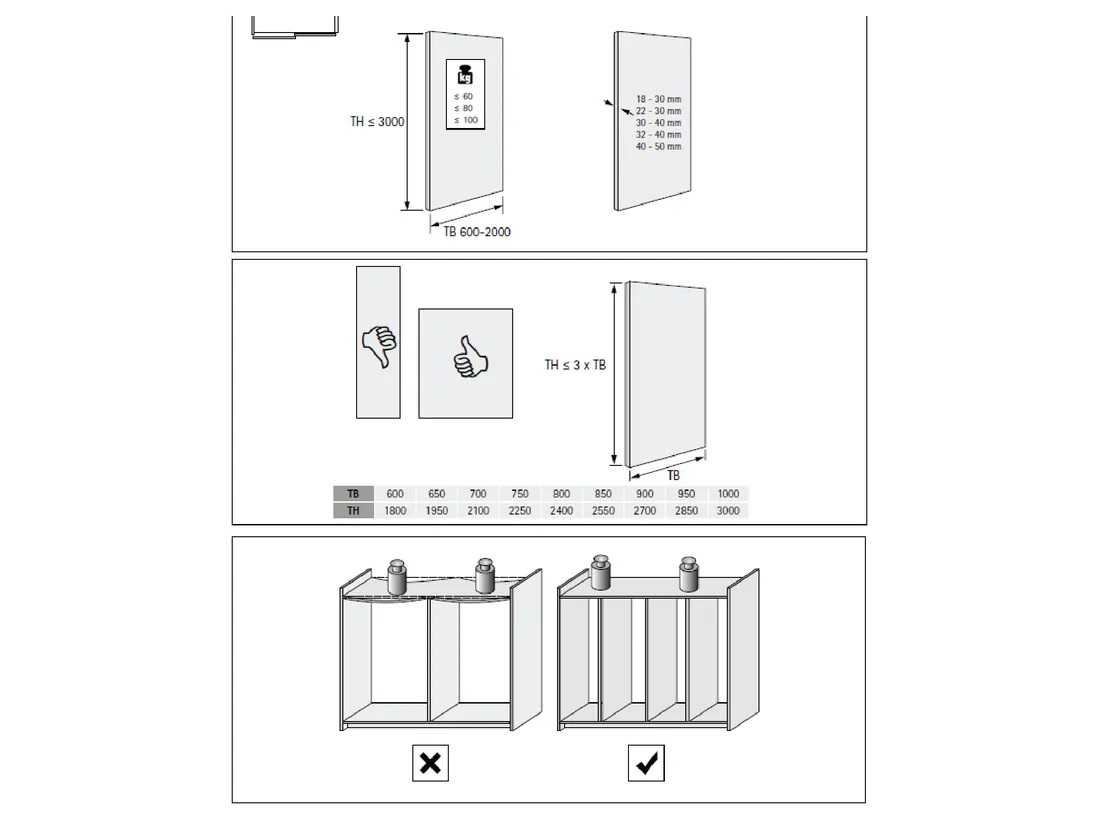

Verifici limitele frontului înainte de a comanda: lățimea TB între 600 și 2000 mm, înălțimea TH de cel mult 3000 mm și în același timp cel mult 3 x TB. Grosimea ușii și greutatea maximă depind de setul ales — la setul acesta, 22–30 mm și 80 kg pe ușă. Blatul trebuie sprijinit pe pereți despărțitori, ca în varianta bifată din desen, altfel se lasă sub greutatea ușilor.
-

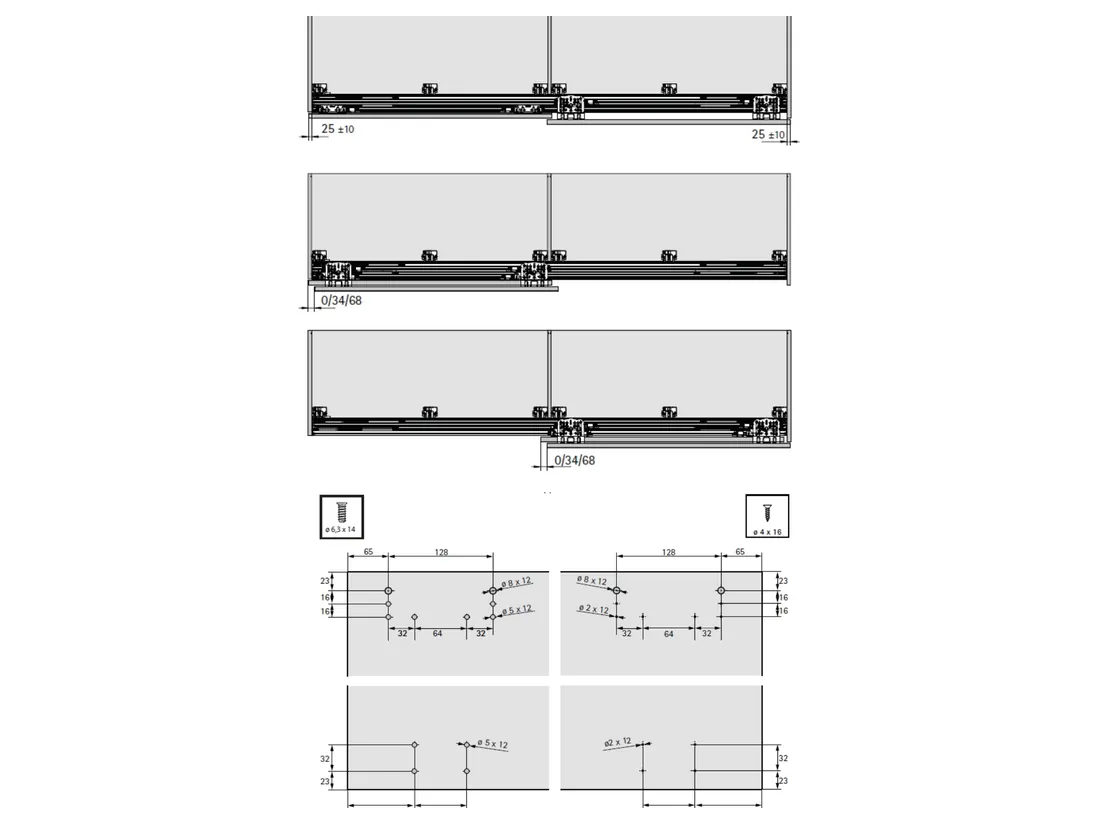

Stabilești suprapunerea ușilor la 25 ±10 mm, apoi marchezi găurile pe spatele fiecărui front: la 65 și 128 mm de margine pe orizontală, la 23, 16 și 16 mm pe verticală, cu pas de 32, 64 și 32 mm. Găurile sunt ø8 × 12, ø5 × 12 și ø2 × 12, după tiparul ușii din față și al celei din spate. Cotele 0/34/68 mm din desen arată cele trei poziții în care poate sta șina de jos.
-

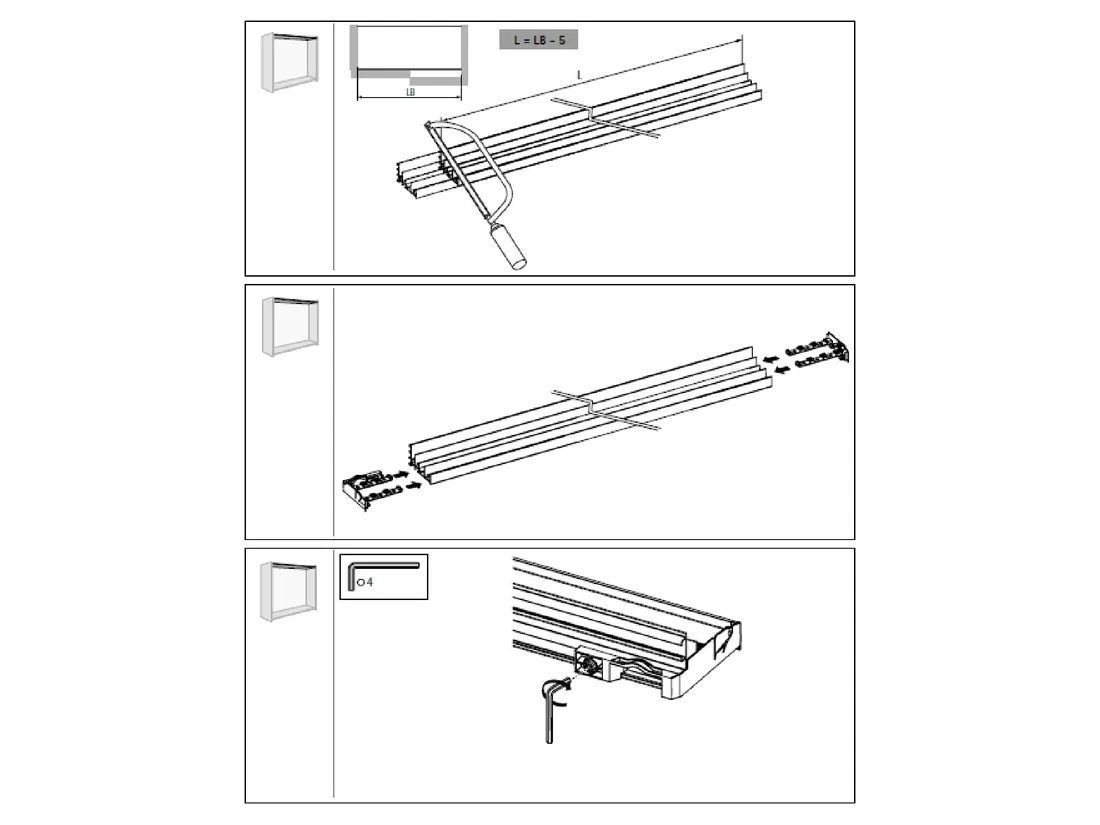

Tai profilul de sus la lungimea L = LB − 5 mm, unde LB este lățimea interioară a corpului. Împingi amortizoarele în canalele profilului, câte unul de la fiecare capăt, și le blochezi în poziție cu cheia imbus de 4.
Vezi și ceilalți 4 pași de montaj4 pași
-

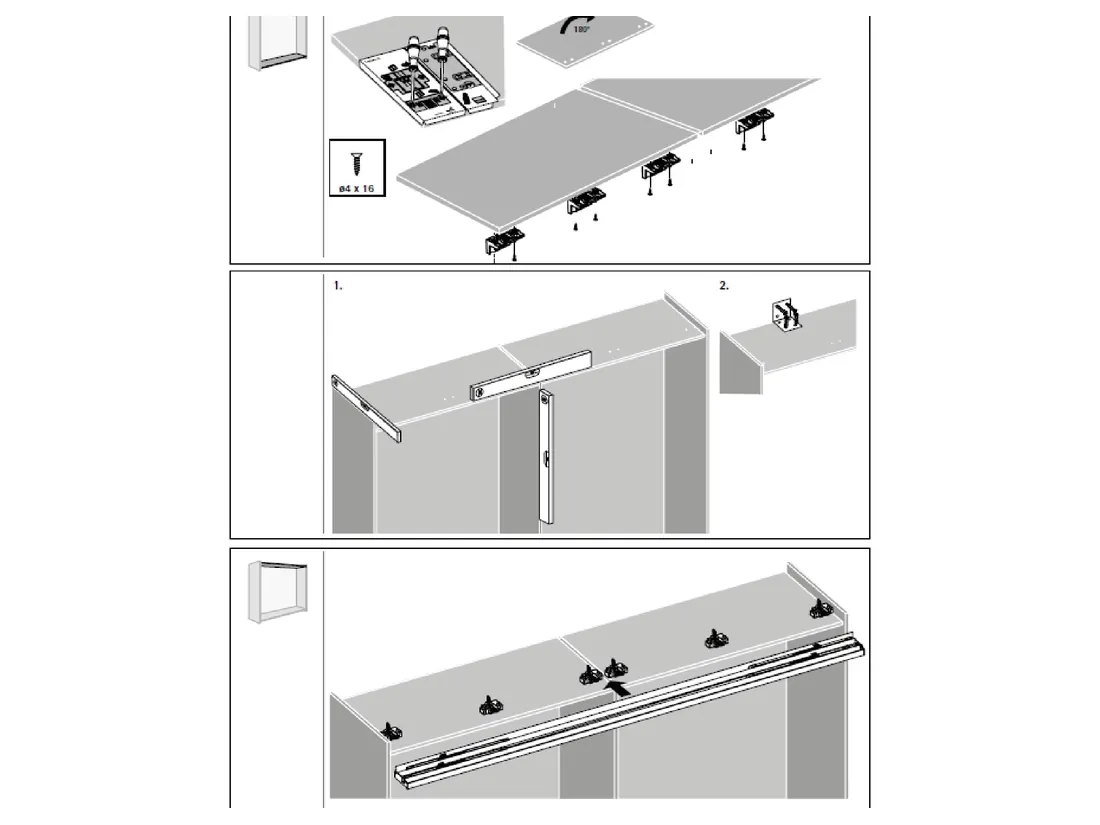

Întorci blatul cu fața în jos și înșurubezi clemele de prindere pe el cu șuruburi ø4 × 16, la distanțe egale pe toată lungimea; le poziționezi cu șablonul din set. Montezi blatul la loc, apoi ridici profilul de sus și îl apeși în cleme până se fixează.
-

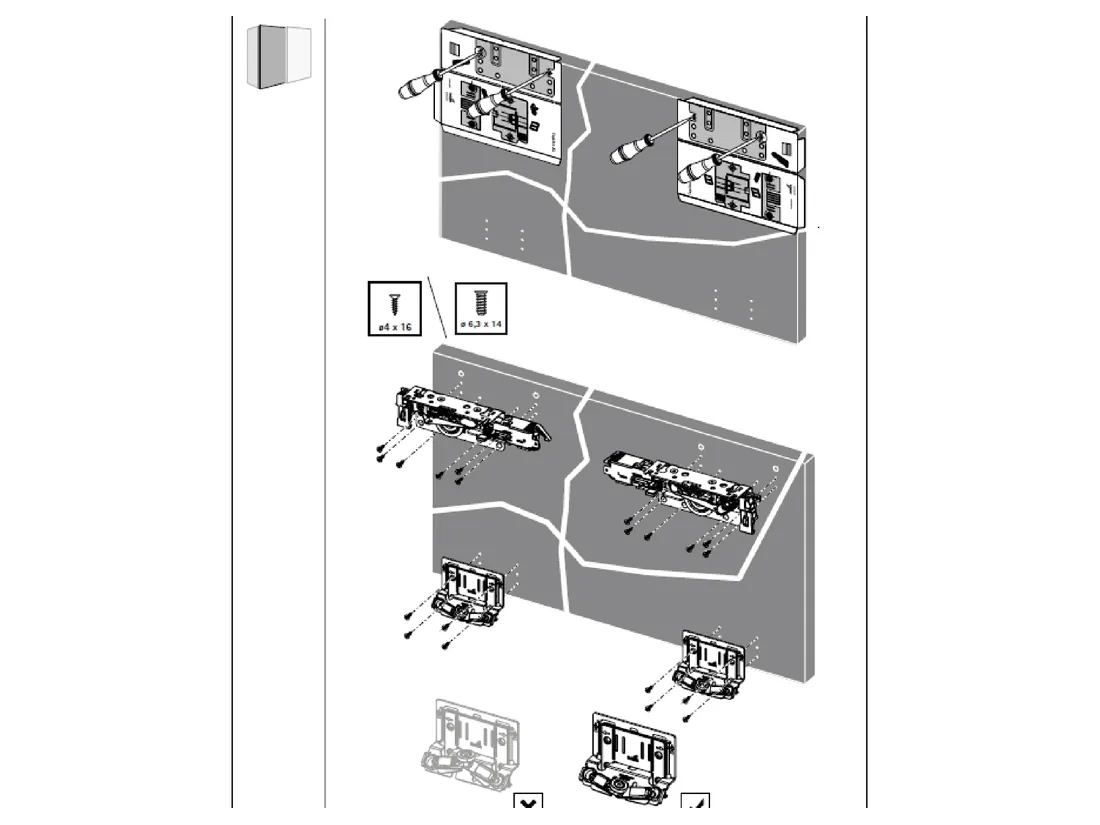

Prinzi cărucioarele pe spatele fiecărei uși, în găurile marcate la pasul 2, cu șuruburi ø4 × 16 și ø6,3 × 14. Jos, pe aceleași fronturi, montezi ghidajele inferioare — ai grijă la orientarea lor, se montează în oglindă la ușa din față față de cea din spate.
-

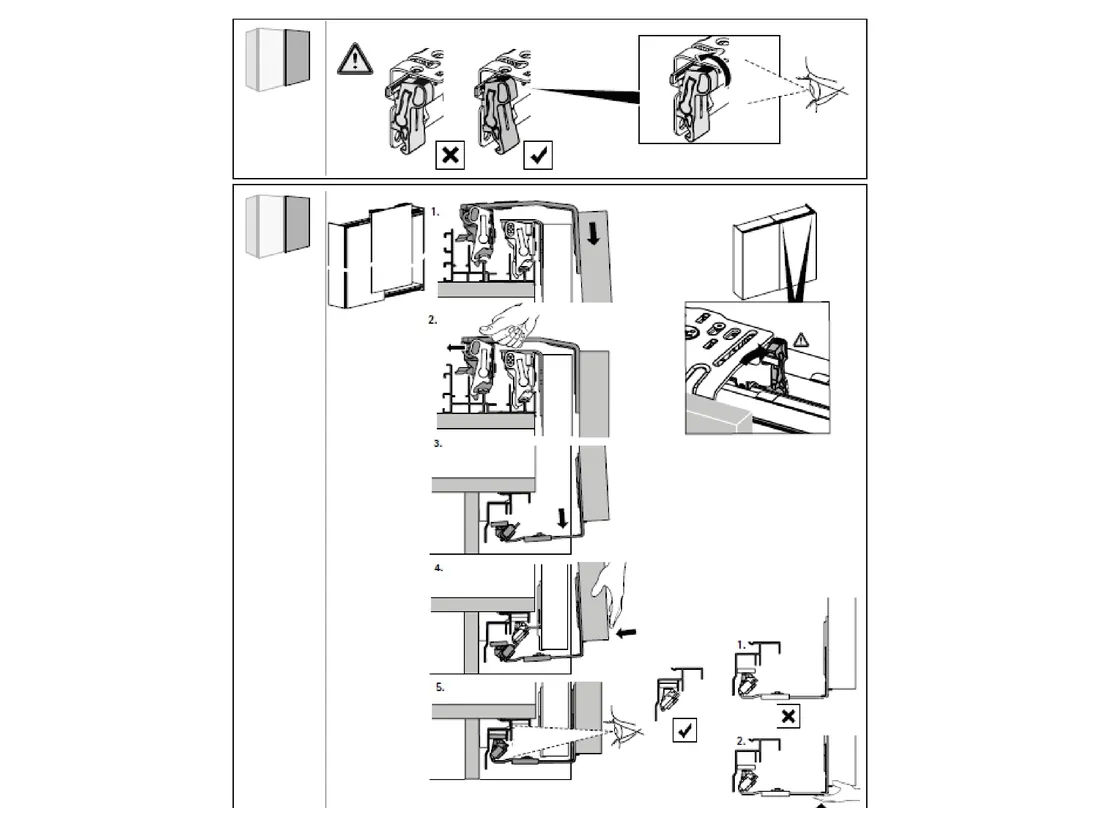

Înainte de agățare verifici clema de blocare a fiecărui cărucior: trebuie rotită în poziția bifată din desen, altfel ușa nu prinde în profil. Apoi duci ușa în profilul de sus și o apeși până intră cărucioarele, o împingi spre corp și cobori ghidajul de jos în șina inferioară până se aude clicul.
-

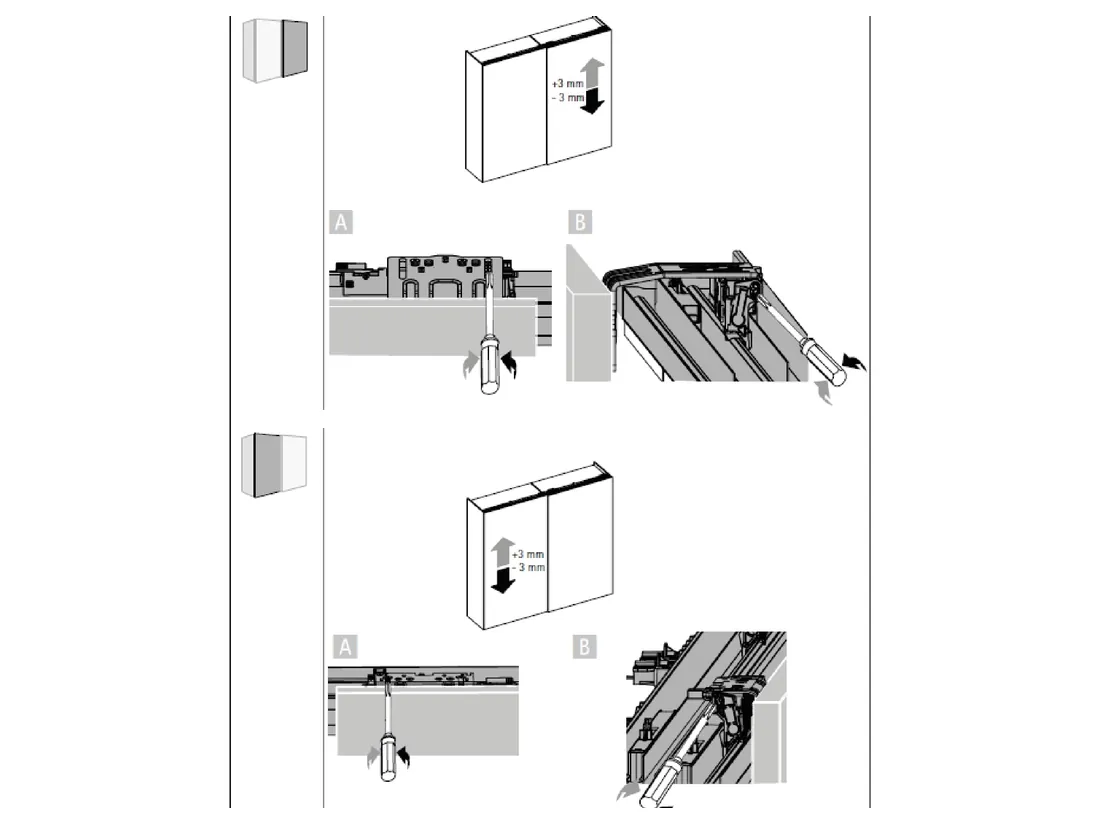

Reglezi fiecare ușă pe înălțime cu ±3 mm din șurubul căruciorului. Ai două căi de acces la același șurub: cu șurubelnița de sus, prin deschiderea căruciorului (A), sau din față, printre profile (B). Se reglează la fel și ușa din față, și cea din spate.
Video de montaj
Recomandări
- Alegerea potrivită pentru dressinguri și dulapuri înalte, cu uși mari și grele.
- Setul de role se alege după numărul de uși: un cod pentru 2 uși, alt cod pentru 3 uși.
- Amortizarea Silent System se comandă separat, tot după numărul de uși, și acoperă uși de la 30 până la 80 kg.
- Profilele de aluminiu vin la 2300 sau 4000 mm, deci alege lungimea după lățimea totală a corpului.
